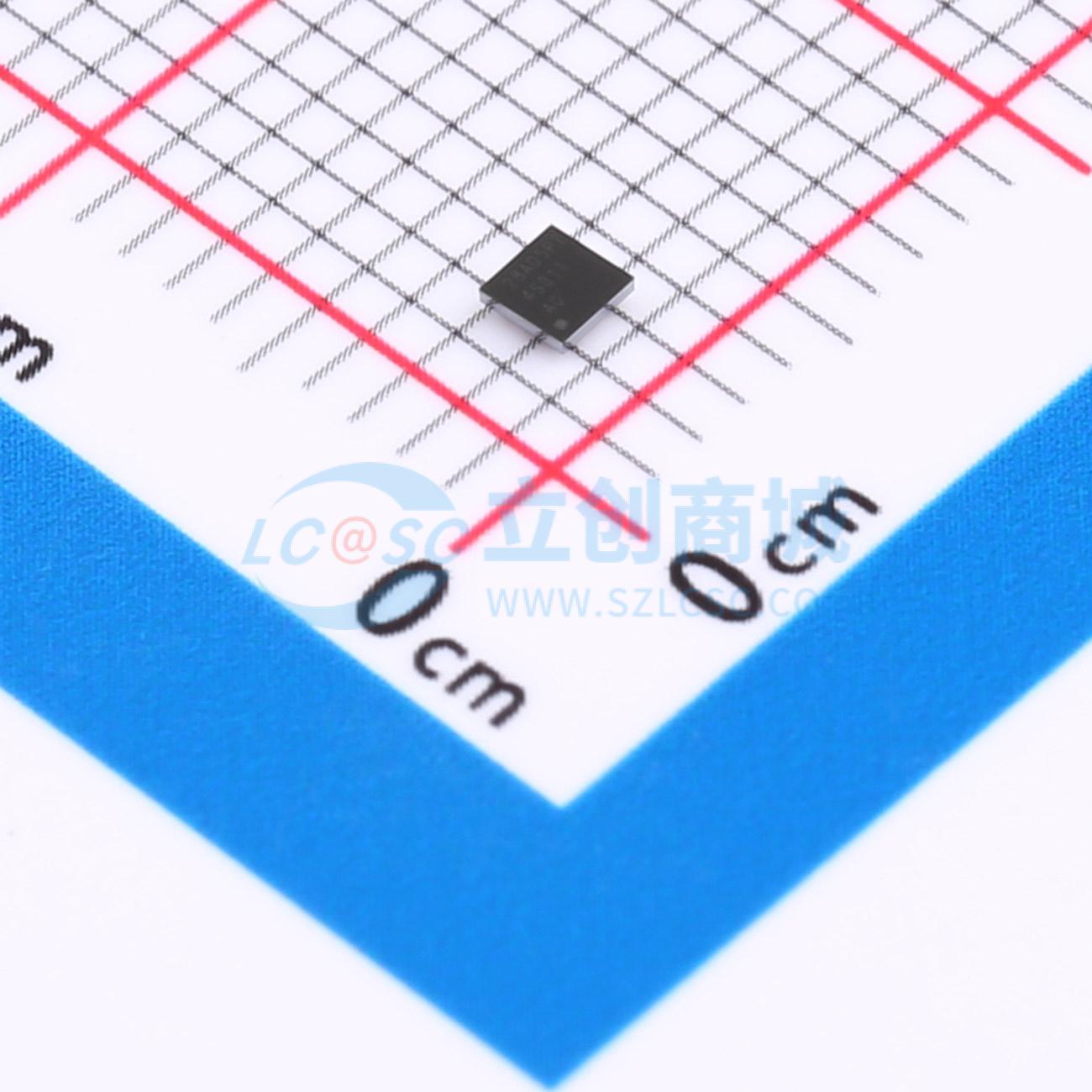

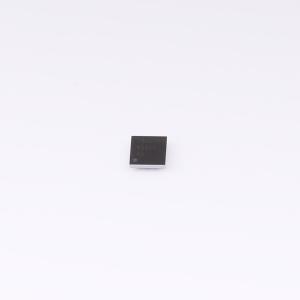

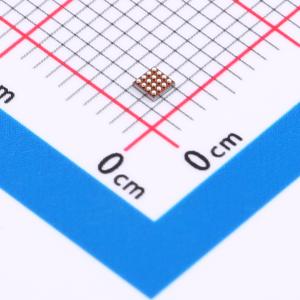

温馨提醒：图片仅供参考，商品以实物为准

TPD4S311YBFR

TPD4S311 USB Type-C端口保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4S311是一款单芯片USB Type-C端口保护器，提供20V VBus短路过压保护和IEC ESD保护。
品牌名称: TI(德州仪器)
商品型号: TPD4S311YBFR
商品编号: C2869912
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

商品概述

TPD4S311 是一款单芯片 USB Type-C 端口保护器件，可提供 20V VBUS 短路过压保护和 IEC ESD 保护。

自从 USB Type-C 连接器发布以来，市场上已经发布了很多不符合 USB Type-C 规格的 USB Type-C 产品和配件。其中的一个示例就是仅在 VBUS 线路上布设 20V 电压的 USB Type-C 电力输送适配器。USB Type-C 的另一个问题是，由于此小型连接器中的各引脚极为靠近，因此连接器的机械扭转和滑动可能使引脚短路。这可能导致 20V VBUS 与 CC 和 SBU 引脚短路。此外，由于 Type-C 连接器中的各引脚极为靠近，所以存在碎屑和水气导致 20V VBUS 引脚与 CC 和 SBU 引脚短路的严重问题。

这些非理想的设备和机械事件使得 CC 和 SBU 引脚必须能够承受 20V 的电压，即使这些引脚仅在 5V 或更低电压下工作。通过在 CC 和 SBU 引脚上提供过压保护，TPD4S311 可以使 CC 和 SBU 引脚耐受 20V 的电压，同时不会干扰正常运行。该器件将高压 FET 串联放置在 SBU 和 CC 线路上。当在这些线路上检测到高于 OVP 阈值的电压时，高压开关被打开，并且将系统的其余部分与连接器上存在的高压状态隔离。

最后，大多数系统都需要为其外部引脚应用 IEC61000 - 4 - 2 系统级 ESD 保护。TPD4S311 为 CC1、CC2、SBU1 和 SBU2 引脚集成了 IEC 61000 - 4 - 2 ESD 保护，无需再在连接器上（外部）放置高电压 TVS 二极管。

商品特性

4 通道 VBUS 短路过压保护（CC1、CC2、SBU1、SBU2 ）：可耐受 24V DC 电压
4 通道 IEC 61000-4-2 ESD 保护（CC1、CC2、SBU1、SBU2）
CC1 和 CC2 过压保护 FET 可支持 VCONN 通过电流
400mA VCONN 电流 (TPD4S311)
600mA VCONN 电流 (TPD4S311A)
CC 引脚上提供 ±35V 浪涌保护 (TPD4S311A)
SBU 引脚上提供 ±30V 浪涌保护 (TPD4S311A)
集成 CC 无电电池电阻器，可用于处理移动设备中的无电电池用例
1.69mm x 1.69mm DSBGA 封装

应用领域

台式计算机/主板
标准笔记本电脑
Chromebook 和 WOA
集线站
端口/线缆适配器和加密狗
智能手机

	属性	参数值
	商品目录	USB转换芯片
	应用功能	端口保护器
	USB协议版本	-
	通道数	4

	属性	参数值
	工作电压	2.7V~4.5V
	数据速率	-
	工作温度	-40℃~+85℃
	工作电流	135uA
