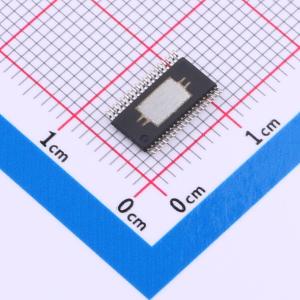

TAS5822MDCPR

具有96kHz增强处理能力的数字输入立体声闭环D类音频放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TAS5822M 具有 96kHz 增强处理能力的 35W、无电感器、数字输入、立体声闭环 D 类放大器
品牌名称: TI(德州仪器)
商品型号: TAS5822MDCPR
商品编号: C2866479
商品封装: HTSSOP-38-EP-4.4mm
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	72dB
	效率	90%
	功能特性	集成PLL；数字编程增益；内置音频处理；过压保护
	工作电压	4.5V~26.4V
	工作温度	-40℃~+85℃

商品概述

TAS5822M 是一款高效数字输入 D 类音频放大器，适用于驱动消费类、商用和工业电子产品中使用的扬声器。高性能闭环架构和宽开关频率范围可在大多数应用中减少无源器件并更大限度地减小电感器尺寸，从而减小解决方案的尺寸。TAS5822M 具有集成音频处理器，采用高达 96kHz 的架构，支持高级处理流程。该器件支持高效 1SPW 调制，具有可调的 D 类环路带宽，可实现良好的音频性能。

商品特性

灵活的音频I/O
支持 32kHz、44.1kHz、48kHz、88.2kHz、96kHz 采样率
支持I2S、LJ、RJ、TDM
提供用于音频监控、子通道或回声消除的 SDOUT
集成PLL，支持三线制数字音频接口（无需MCLK）
支持立体声桥接式或单声道并联桥接式负载（BTL 和 PBTL）
高效D级运行，电源效率高于 90%，RDSon 为 90mΩ
支持多路输出配置
2.0 模式下（8Ω、24V、THD+N=1%），可提供 2 × 35W 的输出功率
2.0 模式下（6Ω，18V，THD+N=1%），可提供 2 × 22W 的输出功率
优异的音频性能
1W、1kHz、PVDD = 24V 的条件下，THD+N≤ 0.06%
SNR ≥ 110dB（A 加权），ICN ≤ 40μVRMS
增强的音频处理能力
采样率转换器
96kHz 处理器采样
直流阻断，2 ×14 个 BQ，THD 管理器
DPEQ，音量控制
输入混合器、输出交叉开关
四阶 2 频带 DRC + AGL
过热折返
灵活的电源配置
PVDD:4.5V 至 26.4V
DVDD 和 I/O:1.8V 或 3.3V
出色的集成式自保护功能
过流错误 (OCE)
过热警告 (OTW)
过热错误 (OTE)
欠压/过压锁定 (UVLO/OVLO)
可轻松进行系统集成
I2C 软件控制
减小了解决方案尺寸
与开环器件相比，所需的无源器件更少
采用全新 EMI 技术，具有超低 EMI
大多数应用都不需要大型电感器

应用领域

条形音箱
电脑音频
无线扬声器
蓝牙扬声器
DTV
HDTV
UHD
多功能监控器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	22W×2@6Ω；35W×2@8Ω
	总谐波失真+噪声(THD+N)	0.06%
