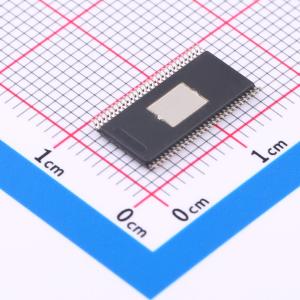

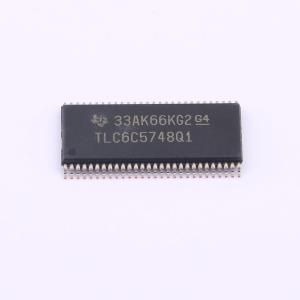

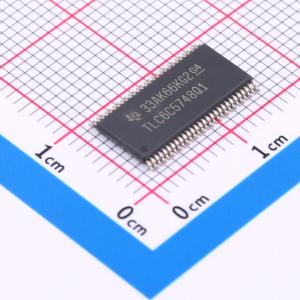

TLC6C5748QDCARQ1

48通道、16位PWM LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC6C5748-Q1 具有内部电流设置的 48 通道、16 位 PWM LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC6C5748QDCARQ1
商品编号: C2866480
商品封装: HTSSOP-56-EP-6.1mm
包装方式: 编带
商品毛重: 0.341克(g)

商品参数

商品概述

TLC6C5748-Q1 是一款 48 通道、恒定灌电流驱动器。每个通道具有一个独立可调节，脉宽调制 (PWM)，灰度 (GS) 亮度控制，此控制有 65,536 步长和 128 步长的恒定电流点校正 (DC)。DC 可调节通道间的亮度偏差。所有通道具有一个 128 步长的全局亮度控制(BC)。BC 调节 R，G，B 色彩组之间的亮度偏差。8 步长最大电流控制 (MC) 为每个色彩组的所有通道选择最大输出电流范围。可通过一个串行接口端口来访问 GS，DC，BC 和 MC 数据。

TLC6C5748-Q1 有三个错误标签：LED 开路检测(LOD)、LED 短路检测 (LSD) 和热关断 (TSD)。可使用一个串行接口端口来读取错误检测结果。

商品特性

适用于汽车电子应用，具有符合 AEC - Q100 标准的下列特性：器件温度等级 1: -40°C 至 +125°C 的工作环境温度范围
48 个恒定灌电流输出通道
在最大 MC、DC 和 BC 下的灌电流能力：23.9mA (VCC ≤ 3.6V ， MC = 5)；31.9mA (VCC > 3.6V, MC = 7)
灰度 (GS) 控制：16 位（65,536 步长），具有增强型频谱或传统 PWM
最大电流 (MC) 控制：3 位（8 步长），电流范围为 3mA 至 30mA；每个色彩组有 3 个 MC 设置
点校正 (DC) 控制：26.2% 至 100% 范围内的 7 位（128 步长）
全局亮度控制 (BC)：10% 至 100% 范围内的 7 位（128 步长）；每个色彩组有 3 个 BC 设置
LED 电源电压：高达 10V
VCC：3.0V 至 5.5V
恒定电流精度：通道间：±2%（典型值），±5%（最大值）；器件间：±2%（典型值），±4%（最大值）
数据传输速率：25MHz
灰度控制时钟：33MHz
自动重复显示
显示时序复位
自动数据刷新（仅 GS 和 DC）
LED 开路检测 (LOD)
LED 短路检测 (LSD)
UVLO 设置默认数据
延迟开关可防止浪涌电流
工作温度： -40°C 至 +125°C

应用领域

汽车中心信息显示屏
汽车仪表组显示屏
抬头显示
汽车照明

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	25MHz~33MHz
	通道数	48
	输出电流	31.9mA
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
