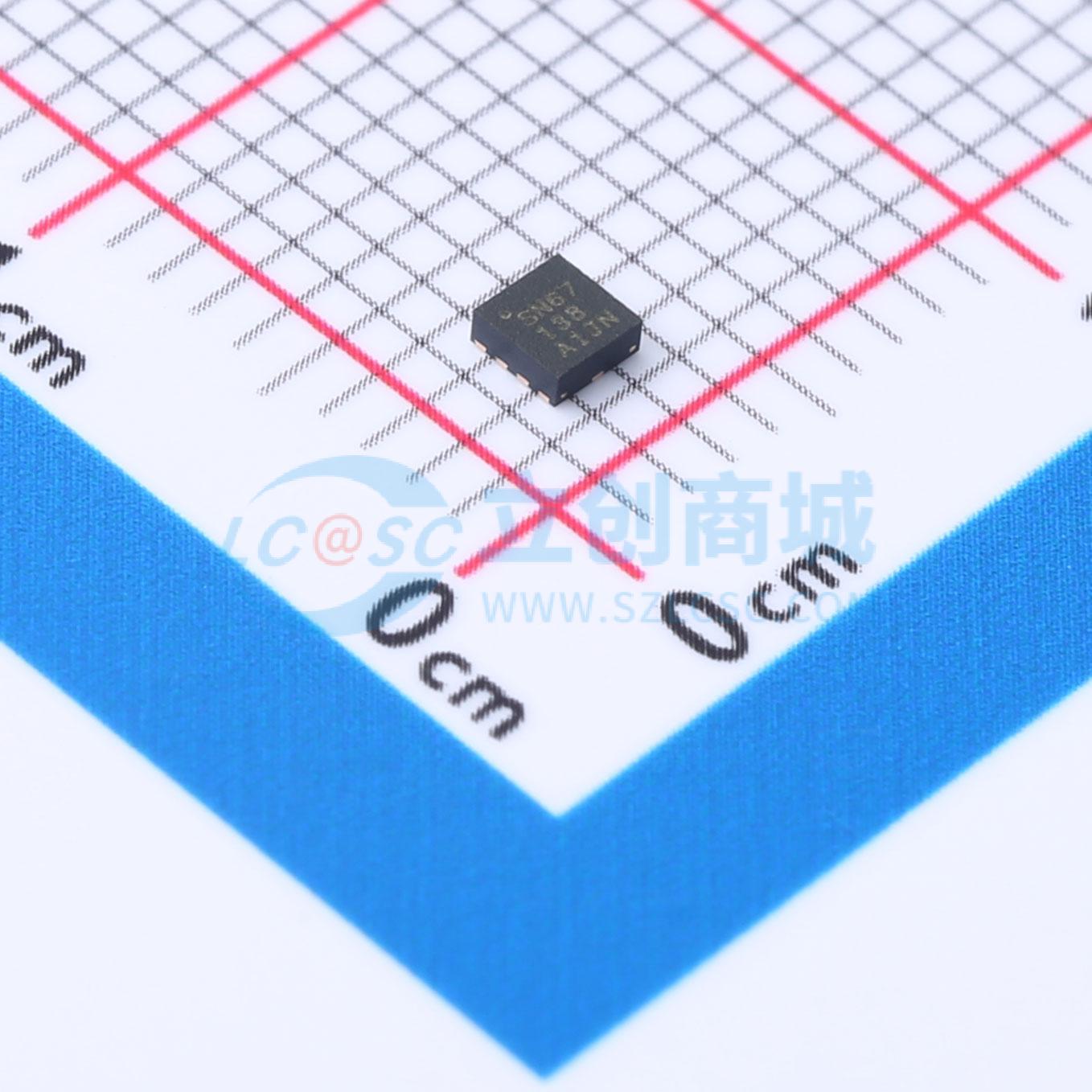

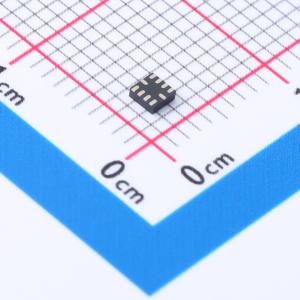

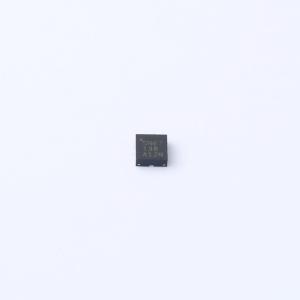

THS4567IRUNR
THS4567IRUNR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4567 具有 VICM 和 VOCM 控制的 220MHz CMOS 输入全差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4567IRUNR
- 商品编号
- C2866494
- 商品封装
- QFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 200uV | |
| 增益带宽积(GBP) | 220MHz | |
| 压摆率(SR) | 500V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 |
商品概述
THS4567器件是一款新型全差分放大器（FDA），具备独立的输入共模（VICM）和输出共模（VOCM）控制功能。标准FDA仅具备输出共模控制功能。THS4567是一款欠补偿放大器，最小稳定增益为10 V/V。 THS4567可在单级集成电路中作为全差分跨阻放大器（TIA）和模数转换器（ADC）驱动器使用。 VICM环路将光电二极管（PD）两端的反向偏置与放大器的输入和输出摆幅兼容范围解耦，从而使设计人员能够最大化PD反向偏置并最小化PD电容。VICM环路可以禁用，此时THS4567可作为标准FDA工作。 VOCM环路设置差分输出共模电压，通常设置为后续ADC级的共模参考电压。 单级差分输入到差分输出、用于光学编码器的TIA和ADC驱动器
商品特性
- 增益带宽积（GBWP）：220 MHz
- 压摆率：500 V/µs
- 带宽：42 MHz（G = 10 V/V）
- 电压噪声：4.2 nV/√Hz
- 电源电流（IQ）：2 mA
- IQ：28 µA（关断模式）
- 轨到轨输出（RRO）
- 高阻抗CMOS输入
- 独立的输入和输出共模控制
- 禁用输入共模环路以用作标准全差分放大器（FDA）
- 单电源范围：3.3 V至5.5 V
- 双电源范围：±1.65 V至±2.75 V
- 工作温度范围：-40℃至125℃
应用领域
- 绝对式光学编码器
- 交流驱动位置反馈
- 直线电机位置传感器
- 临床脉搏血氧仪
- 光学相干断层扫描
