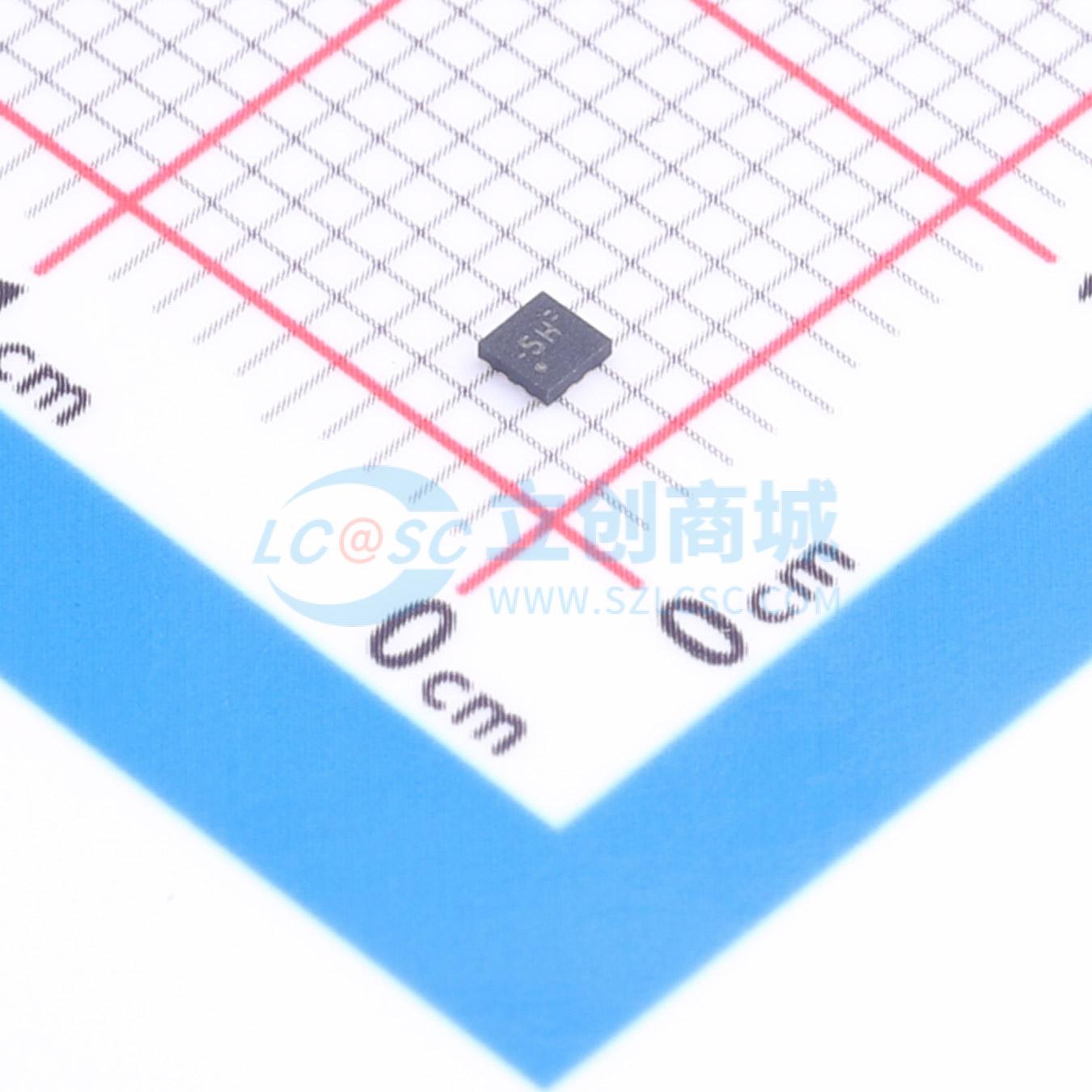

TUSB320HIRWBR
TUSB320LI、TUSB320HI USB Type-C配置通道逻辑和端口控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TUSB320LI和TUSB320HI器件可在USB Type-C端口上实现Type-C生态系统所需的配置通道(CC)逻辑。这些器件使用CC引脚来确定端口连接状态、电缆方向以及进行角色检测和Type-C电流模式控制。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB320HIRWBR
- 商品编号
- C2867005
- 商品封装
- X2-QFN-12(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
参数完善中
商品概述
TUSB320LI 和 TUSB320HI 器件可在 USB Type-C 端口上实现 Type-C 生态系统所需的配置通道(CC) 逻辑。TUSB320 器件使用 CC 引脚来确定端口的连接状态和电缆方向，以及进行角色检测和 Type-C 电流模式控制。TUSB320 器件可配置为下行端口(DFP)、上行端口(UFP) 或双角色端口(DRP)，因此成为任何应用的理想选择。
根据 Type-C 规范，TUSB320 会交替配置为 DFP 或 UFP。CC 逻辑块通过监视 CC1 和 CC2 引脚上的上拉或下拉电阻，以确定何时连接了 USB 端口、电缆的方向以及检测到的角色。CC 逻辑根据检测到的角色来确定 Type-C 电流模式为默认、中等还是高。该逻辑通过实施 VBUS 检测来确定端口在 UFP 和 DRP 模式下是否连接成功。
该系列器件能够在宽电源范围内工作，并且具有较低功耗。TUSB320 提供两种使能版本：低电平有效使能，称为 TUSB320LI；高电平有效使能，称为 TUSB320HI。TUSB320 系列器件适用于工业级温度范围。
商品特性
- USB Type-C 规范 1.1 向后兼容 USB Type-C 规范 1.0
- 支持高达 3A 的电流通告和检测
- 仅主机 - 下行端口(DFP)（供电设备）
- 仅设备 – 上行端口(UFP)（受电设备）
- 双角色端口 – DRP
- 支持 Try.SRC 和 Try.SNK
- USB 端口连接检测
- 电缆方向检测
- 角色检测
- Type-C 电流模式（默认、中等和高）VBUS 检测 I2C 或 GPIO 控制
- 通过 I2C 实现角色配置控制
- 电源电压：2.7V 至 5V
- 低电流消耗
- 工业温度范围： -40°C 至 85°C
应用领域
- 主机、设备、双角色端口应用
- 移动电话
- 平板电脑和笔记本电脑
- USB 外设
