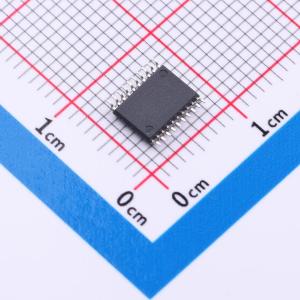

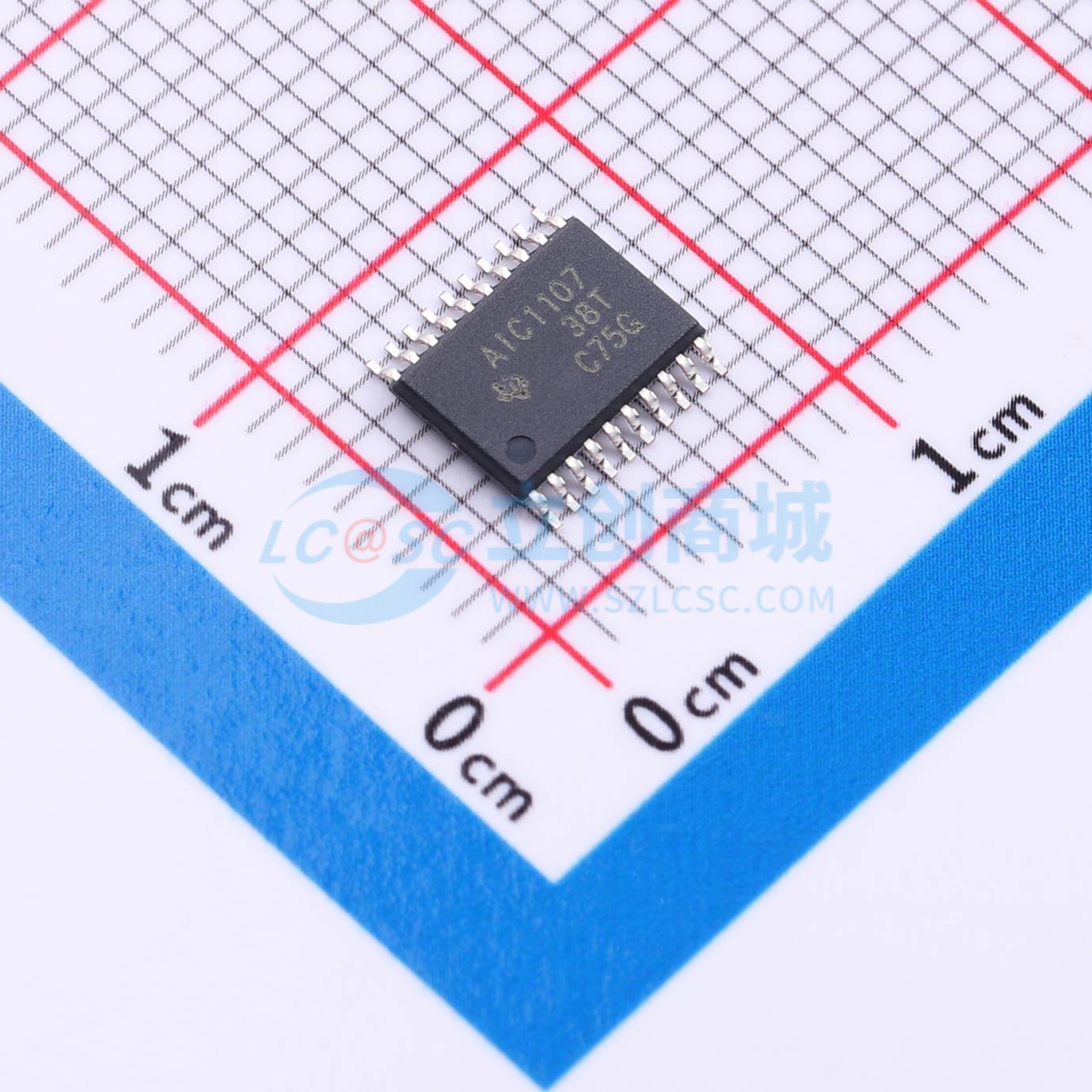

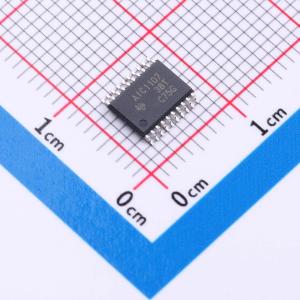

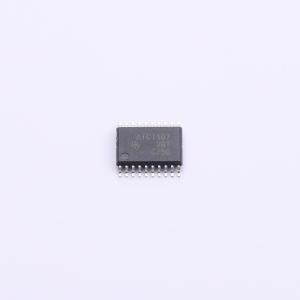

TLV320AIC1107PWR

TLV320AIC1107 PCM编解码器可实现语音频带通信系统的发射编码模数A/D转换、接收解码数模D/A转换以及发射与接收滤波功能。该器件可工作在13位线性或8位A-law压缩模式，可从2.048MHz输入主时钟生成自身内部时钟。器件内置保护电路，可避免输入输出因高静态电压或静电场受损，可承受最高2kV的静电放电。器件上电时，需在低电平有效复位端施加外部复位，确保主时钟工作时完成复位。器件内部生成精确带隙基准电压，为发射和接收通道提供所有所需基准。锁相环通过相位锁定到2.048MHz输入主时钟，生成内部数字滤波器和调制器所需的内部时钟频率。PCM接口分别在PCMO端和PCMI端传输和接收数据，每个PCMSYN周期内按主时钟速度传输或接收一次数据；PCMSYN可由源自主时钟的外部源驱动，用作主机控制器的中断。麦克风输入电路由两个差分输入差分输出放大器组成，第一级为可外部设置增益的低噪声差分放大器，第二级为固定增益6dB的差分放大器。发射通道调制器为三阶西格玛-德尔塔设计。发射滤波器和接收滤波器均为满足CCITT G.714要求的数字滤波器，工作模式可通过LINSEL输入选择。在线性模式下，可通过16位PCMI数据样本的最低三位控制音量，音量范围为-18dB~3dB，调节步长为3dB。二阶数字调制器和滤波器将接收到的数字PCM数据转换为耳机接口所需的模拟输出。耳机输出推荐采用差分输出配置，也可连接为单端拓扑，差分输出可抑制咔嗒声和爆音。器件电源电压范围DVDD、EARVDD为-0.5V~3.6V，输入输出电压范围为-0.5V~3.6V，工作环境温度范围为-40℃~85℃，存储温度范围为-65℃~150℃

• 工作电压范围2.7V~3.3V
• 可选择13位线性或8位A-law压缩转换模式
• 自带可外部设置增益的差分麦克风输入
• 差分耳机输出可驱动32Ω~8Ω负载
• 线性模式下支持可编程音量控制
• 具备麦克风和耳机静音功能
• 掉电模式典型功耗为0.03mW
• 主时钟频率为2.048MHz
• 通带范围为300Hz~3.4kHz
• 采用薄型20引脚TSSOP封装
• 内置静电放电保护电路，可承受最高2kV静电放电
• 内部集成精密带隙基准电压源
• 内置锁相环生成内部工作时钟
• 发射调制器采用三阶西格玛-德尔塔设计
• 发射、接收滤波器均符合CCITT G.714要求
• 线性模式音量调节范围-18dB~3dB，调节步长3dB
• 差分耳机输出可抑制咔嗒声与爆音，支持单端拓扑连接

• 数字手持设备
• 数字耳机
• 无绳电话
• 数字专用自动小交换机
• 数字语音录音
• 语音频带通信系统
