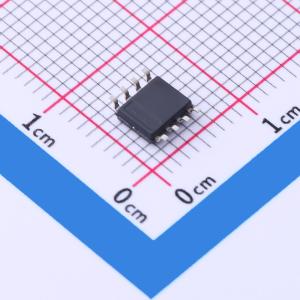

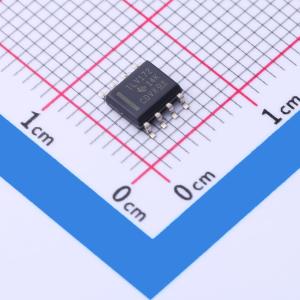

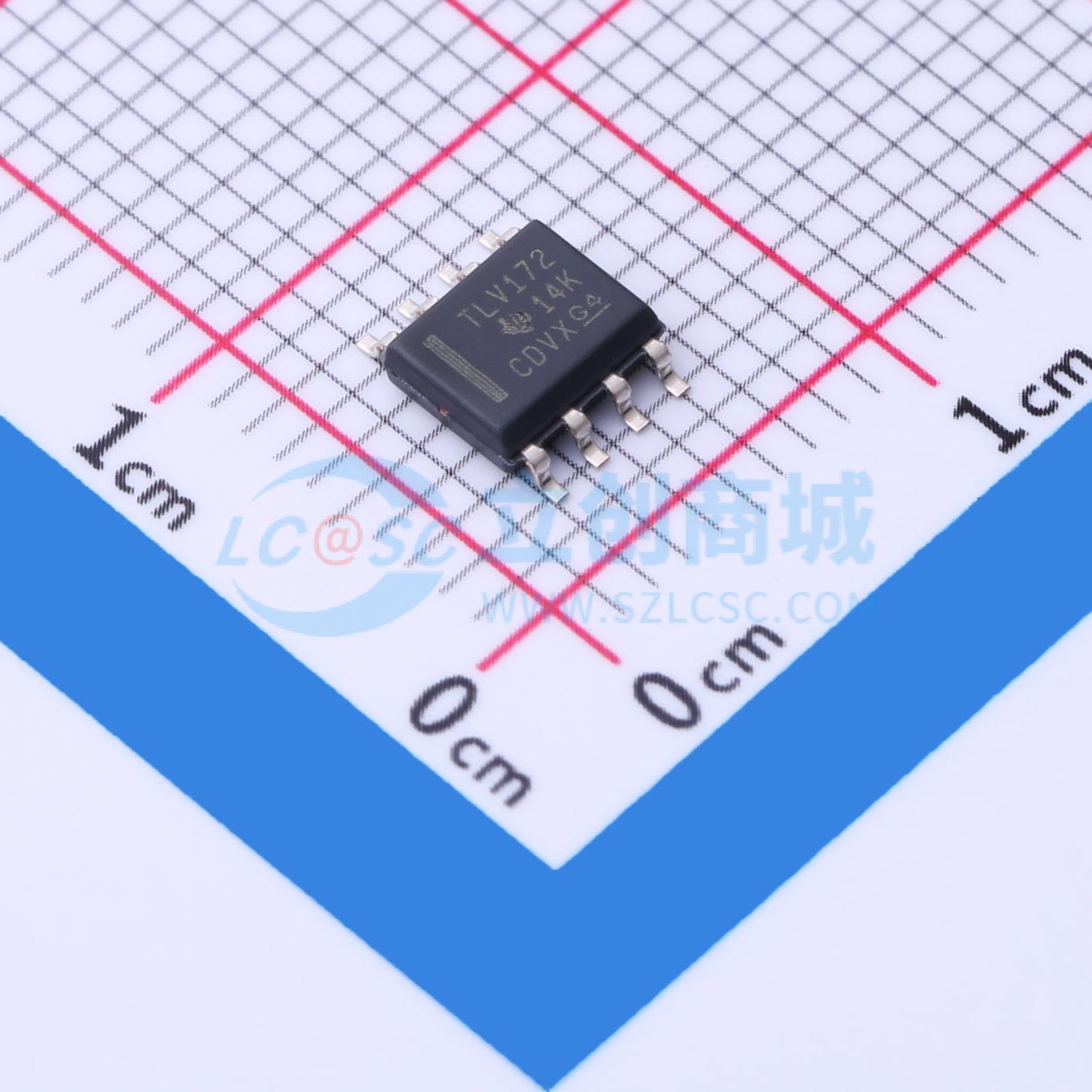

TLV172IDR
TLV172IDR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV172 适用于成本敏感型应用的单路、36V、10MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV172IDR
- 商品编号
- C2865966
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 116dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
TLVx172 系列36V 单电源、低噪声抗电磁干扰(EMI)运算放大器在1kHz 频率下具有 0.0002% 的 THD+N，能够在4.5V (±2.25V) 至36V (±18V) 的电源电压范围内正常工作。这些特性和低噪声、高PSRR特性，使TLVx172能够在汽车及动力传动系统、医疗仪器等应用中放大毫伏级信号。TLVx172器件具有良好的失调电压和温漂、10MHz 高带宽和10V/μs 压摆率，且在工作温度范围内的静态电流仅有2.3mA（最大值）。
大多数运算放大器仅有一个额定电源电压，而TLVx172器件的额定电压范围为4.5V 至36V。超过电源轨的输入信号不会导致相位反转。TLVx172器件可在容性负载高达300pF 时保持稳定。输入可在负电源轨以下 100mV 以及正电源轨2V 之内正常运行。此系列器件可在超出正电源轨 100mV 的完整轨至轨输入范围内运行，但是在正电源轨2V 之内运行时，性能会受到影响。
TLVx172 运算放大器的额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 电源电压范围：4.5V 至36V，±2.25V 至 ±18V
- 低噪声：9 nV/√Hz
- 低温漂：±1μV/°C（典型值）
- 抗电磁干扰(EMI)
- 输入范围包括负电源
- 轨到轨输出
- 增益带宽：10MHz
- 转换速率：10V/μs
- 低静态电流：每个放大器1.6mA
- 高共模抑制：116dB（典型值）
- 低输入偏压电流：10pA
应用领域
- 薄膜晶体管(TFT) - 液晶显示屏(LCD) 驱动电路
- 触摸屏显示屏
- 无线LAN
- 便携式仪表
- 模数转换器(ADC) 缓冲器
- 有源滤波器
- 线路驱动器或线路接收器
- 超声波
- 点钞机
- 变频器放大器
