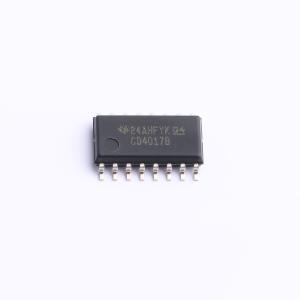

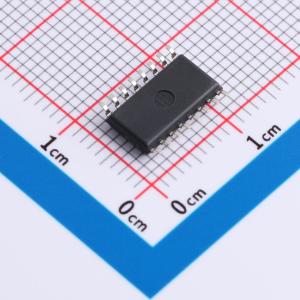

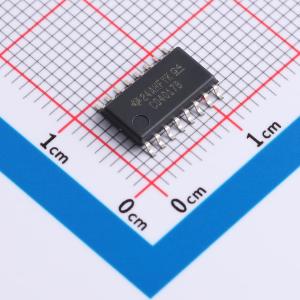

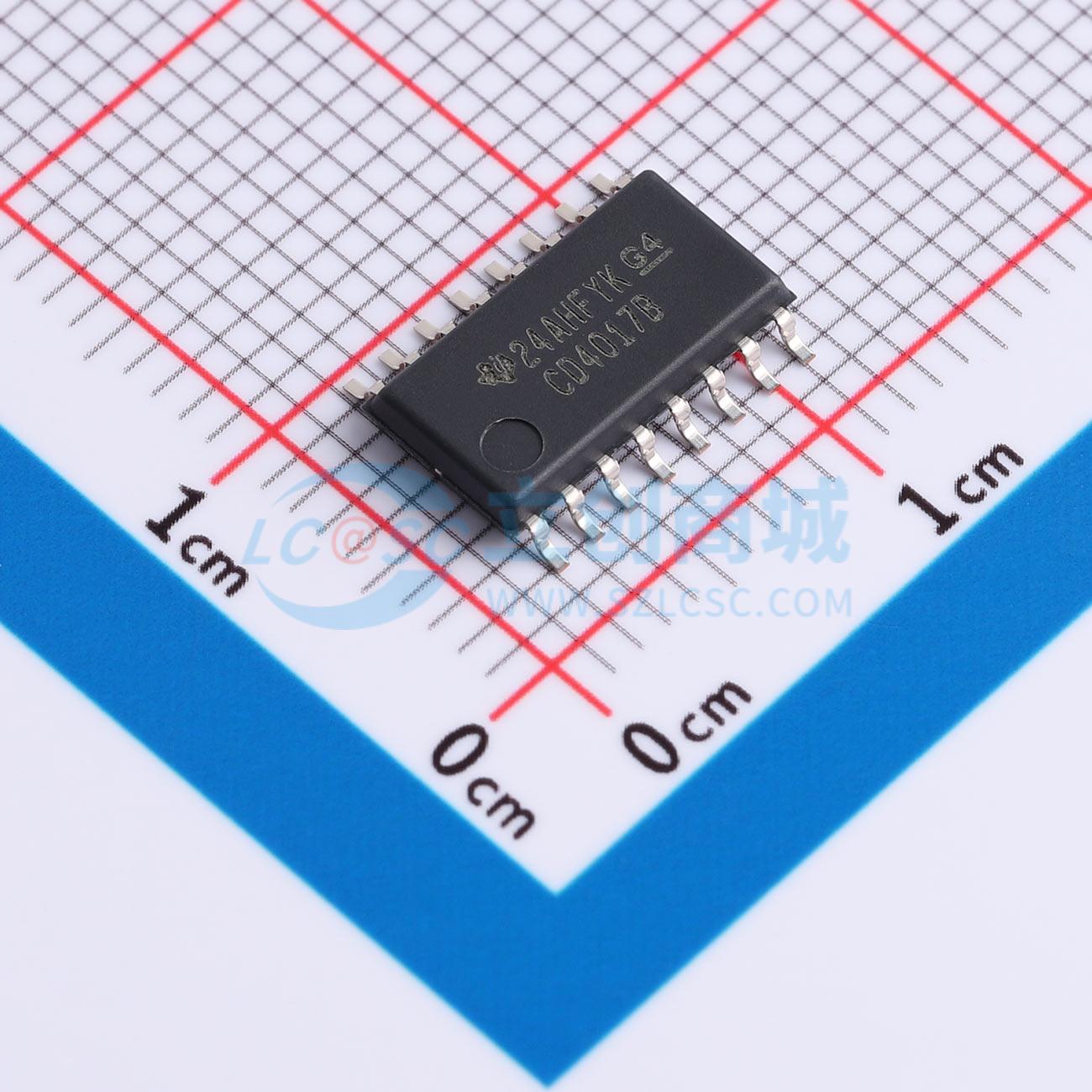

CD4017BNSR

CMOS计数器/分频器，高压类型，具备完全静态操作、标准化对称输出特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4017B 具有 10 个解码输出的 CMOS 十进制计数器
品牌名称: TI(德州仪器)
商品型号: CD4017BNSR
商品编号: C2865970
商品封装: SO-16-208mil
包装方式: 编带
商品毛重: 0.98克(g)

商品参数

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	10MHz
	传播延迟(tpd)	85ns@15V,50pF
	耗散功率(Pd)	500mW
	工作温度	-55℃~+125℃
	功能特性	静态运行；复位功能；级联计数器

商品概述

本产品为高压型CMOS计数器/分频器，额定电压20V，包含CD4017B和CD4022B两个型号，其中CD4017B为带10个译码输出的十进制计数器，CD4022B为带8个译码输出的八进制计数器。CD4017B为5级约翰逊计数器，CD4022B为4级约翰逊计数器，分别对应10个和8个译码输出。输入包含时钟、复位和时钟禁止信号，时钟输入电路具备施密特触发动作，可实现脉冲整形，允许任意时钟输入脉冲上升和下降时间。当时钟禁止信号为低电平时，时钟信号正跳变时计数器计数加1；当时钟禁止信号为高电平时，禁止通过时钟线进行计数；高电平复位信号可将计数器清零。约翰逊计数器结构可支持高速运行，支持2输入译码门控，输出无尖峰译码输出，配备防锁门控，可保证正确的计数顺序。译码输出通常为低电平，仅在对应译码时隙保持高电平，每个译码输出的高电平可持续一个完整时钟周期。进位输出信号在CD4017B中每10个时钟输入周期完成一个循环，在CD4022B中每8个时钟输入周期完成一个循环，可用于多器件计数链中对后续器件提供脉动时钟。可实现N分频计数，当到达第N个译码输出时，可生成复位脉冲将计数器清零，支持多个器件级联。产品提供多种封装规格，包含16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装，CD4017B还额外提供多种16引脚小外形封装。

商品特性

全静态工作
VDD=10V时典型中速工作，频率为10MHz
输出特性标准化、对称
20V条件下对静态电流进行100%测试
支持5V、10V、15V参数额定值
符合B系列CMOS器件的标准要求
若引脚13用作时钟输入、引脚14接高电平，时钟上升下降时间≤15μs
直流电源电压范围：-0.5V~+20V
所有输入电压范围：-0.5V~VDD+0.5V
任意单输入直流电流范围：±10mA
封装功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
全工作温度范围内，每个输出晶体管器件功耗为100mW
工作温度范围：-55℃~+125℃
存储温度范围：-65℃~+150℃
焊接时引脚最高温度为+265℃（最长持续10秒）

应用领域

CD4017B可用于十进制计数、十进制译码显示
二进制计数、译码
频率分频
计数控制、定时器
N分频计数
多器件级联扩展计数

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	十进制计数器
	分辨率(位)	5
	系列	CD4000
	计时方向	向上计数器
	工作电压	3V~18V
	元件数	1
	触发沿	上升沿
