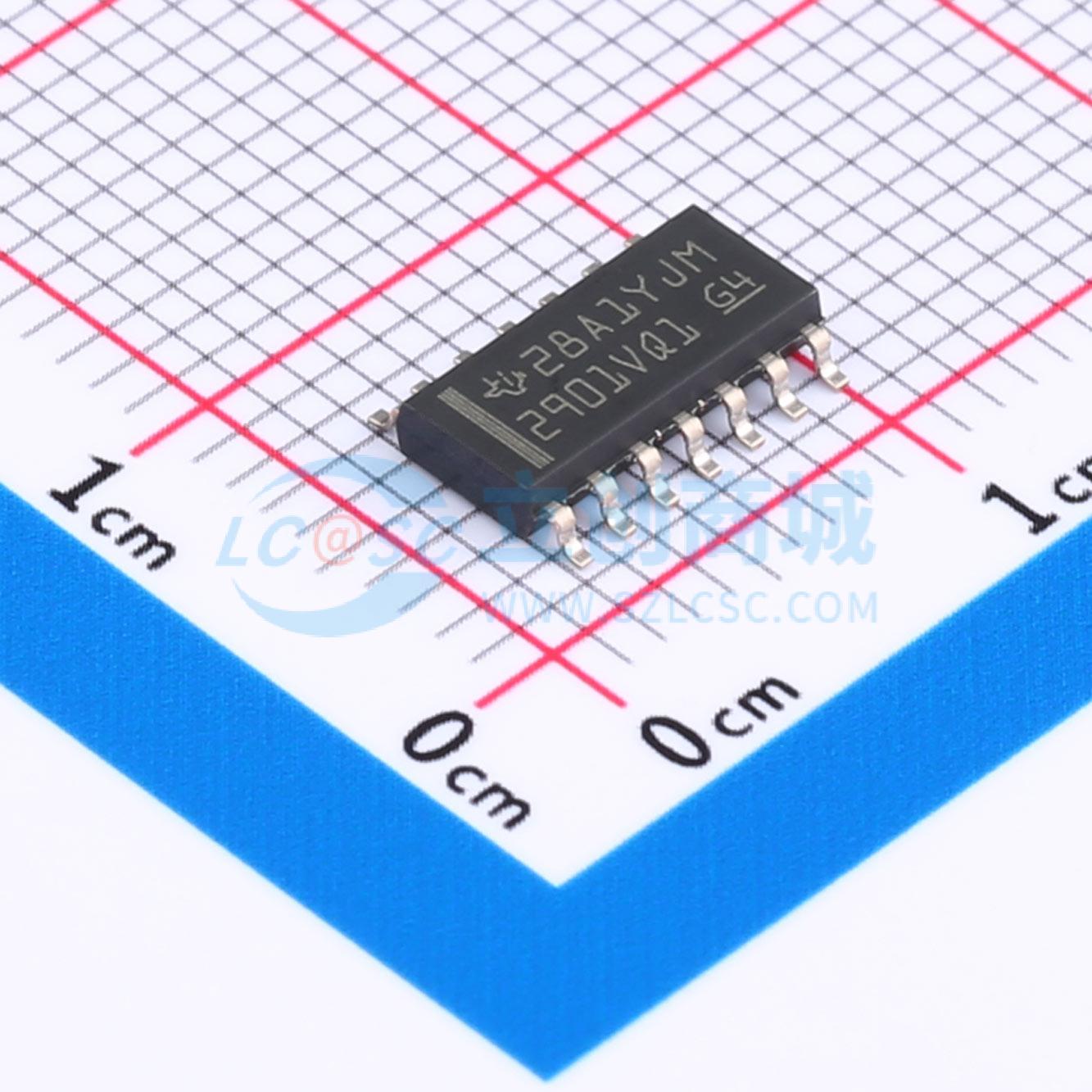

温馨提醒：图片仅供参考，商品以实物为准

LM2901VQDRG4Q1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2901V-Q1 汽车类电压增强型四通道差分比较器
品牌名称: TI(德州仪器)
商品型号: LM2901VQDRG4Q1
商品编号: C2865943
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.397克(g)

商品参数

商品概述

LM2901x-Q1 系列器件包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电。如果两个电源之间的电压差在 2V 和 36V 之间且 VCC 比输入共模电压的至少高 +1.5V，也可使用双电源供电运行。漏极电流不受电源电压的影响。可将输出连接到其它集电极开路输出，以实现有线 AND 关联。LM2901V-Q1 支持更高的 32V 电源电压，LM2901AV-Q1 支持更高的 32V 电源电压和更低的失调电压。

商品特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 125°C 环境工作温度范围
- 器件 HBM ESD 分类等级：
  - H1B（对于“AV”版本）
  - H1C（对于所有其他版本）
- 器件 CDM ESD 分类等级 C6
单电源或双电源
独立于电源电压的低电源电流消耗：0.8mA（典型值）
低输入偏置电流：25nA（典型值）
低输入失调电流：2nA（典型值）
低输入失调电压：2mV（典型值）
共模输入电压范围包括接地
差动输入电压范围等于最大额定电源电压：±36V
低输出饱和电压
输出与 TTL、MOS 和 CMOS 兼容

应用领域

汽车
- HEV/EV 和动力总成
- 信息娱乐系统与仪表组
- 车身控制模块

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	传播延迟(tpd)	1.3us
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-
	输出类型	开漏

	属性	参数值
	输出模式	TTL；MOS；CMOS
	静态电流(Iq)	800uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~32V
	输入失调电流(Ios)	5nA
	响应时间(tr)	0.3us
