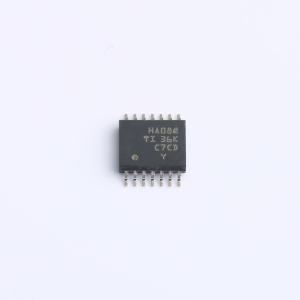

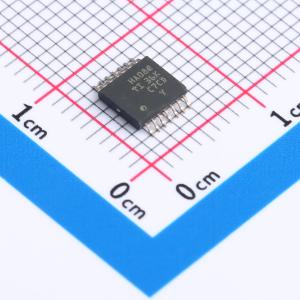

SN74AHC08QPWRQ1
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC08Q-Q1 汽车类、4 通道、2 输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC08QPWRQ1
- 商品编号
- C2865952
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.48V；2.9V；1.9V；4.4V；3.8V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
该器件是一款四路2输入正与门，在正逻辑下执行布尔功能Y = A×B 或 Y = A非 + B非。
商品特性
- 符合汽车应用要求
- 电源电压工作范围为2V~5.5V
- 采用EPIC（增强性能注入CMOS）工艺
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过2000V，符合Method 3015标准；采用机器模型测试超过200V，测试条件为C = 200pF，R = 0
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输出钳位电流±20mA，连续输出电流±25mA，VCC或接地端连续电流±50mA
- D封装热阻为86℃/W，PW封装热阻为113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须连接至VCC或GND，以保证器件正常工作
- 提供D封装、PW封装两种封装形式
应用领域
- 汽车电子领域
