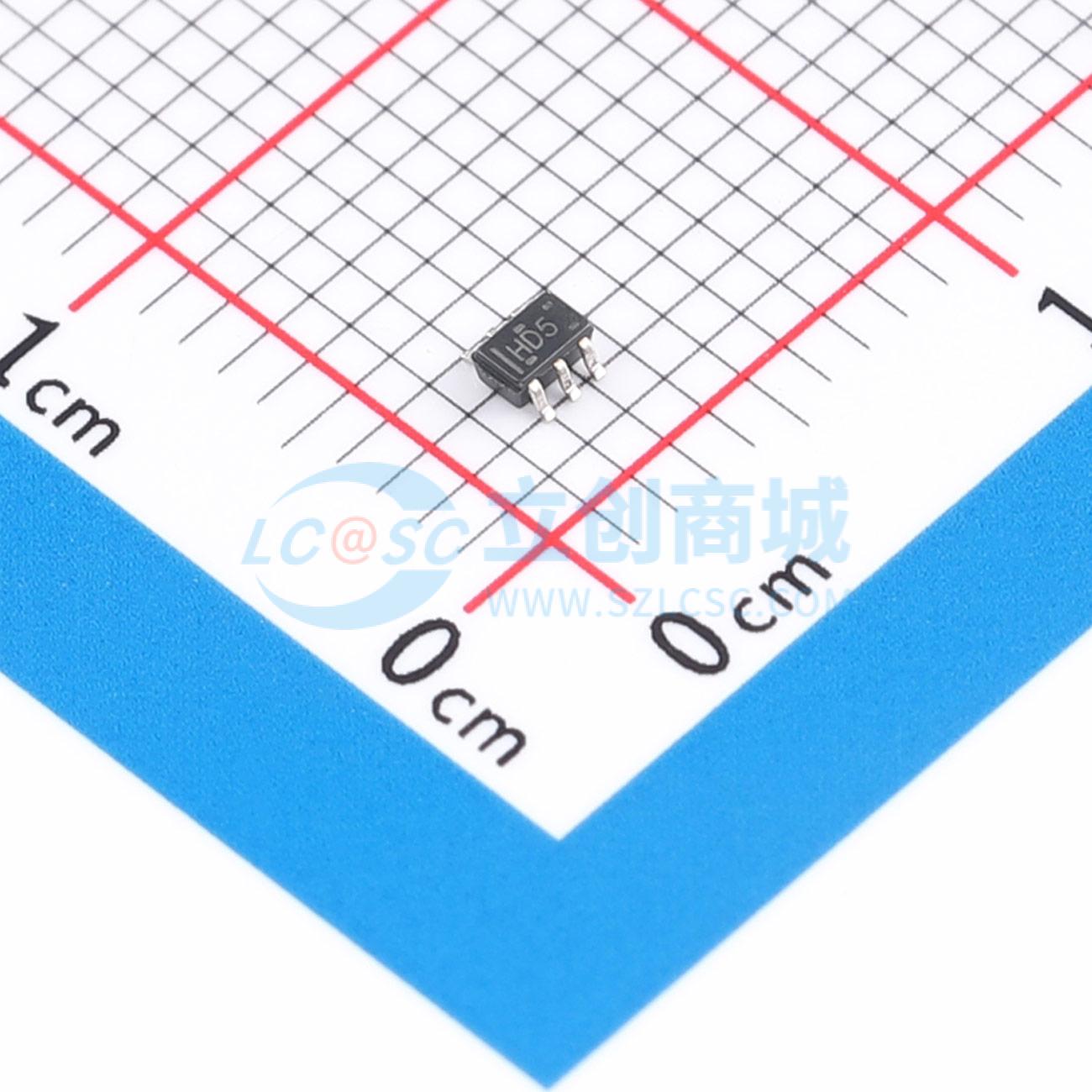

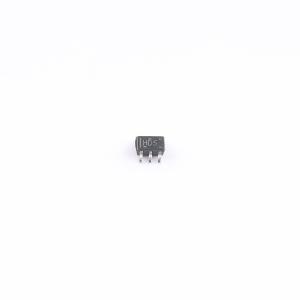

SN74AUP2G06DCKR

低功耗双反相器缓冲器/驱动器，带漏极开路输出

描述: SN74AUP2G06 具有漏极开路输出的双通道、0.8V 至 3.6V 低功耗反相器
品牌名称: TI(德州仪器)
商品型号: SN74AUP2G06DCKR
商品编号: C2865945
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

这是一款带开漏输出的低功耗双反相缓冲/驱动器，型号为SN74AUP2G06。该器件输出为开漏结构，可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能。该器件支持部分掉电模式操作，Ioff电路可在器件掉电时禁用输出，防止破坏性电流回流。可在全工作电压范围内保持极低的静态功耗与动态功耗，保持出色的信号完整性，噪声低。NanoStar封装技术将裸片作为封装。

商品特性

可提供NanoStar封装
最大静态电流Icc为0.9μA，静态功耗低
3.3V电压下典型Cpd为4.3pF，动态功耗低
典型输入电容Ci为1.5pF，输入电容低
噪声低，过冲和下冲小于Vcc的10%
Ioff支持部分掉电模式操作
工作电压范围宽，为0.8 V~3.6 V
所有未使用的输入必须接Vcc或GND，以保证器件正常工作

应用领域

电池供电便携式设备

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	800mV~3.6V
	静态电流(Iq)	500nA
	通道数	2
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	输入高电平(VIH)	1.6V~2V

	属性	参数值
	输入低电平(VIL)	700mV~900mV
	输出高电平(VOH)	-
	输出低电平(VOL)	-
	传播延迟(tpd)	10.5ns@3.3V,30pF
	系列	74AUP
	工作温度	-40℃~+85℃
	功能特性	电源关断保护
