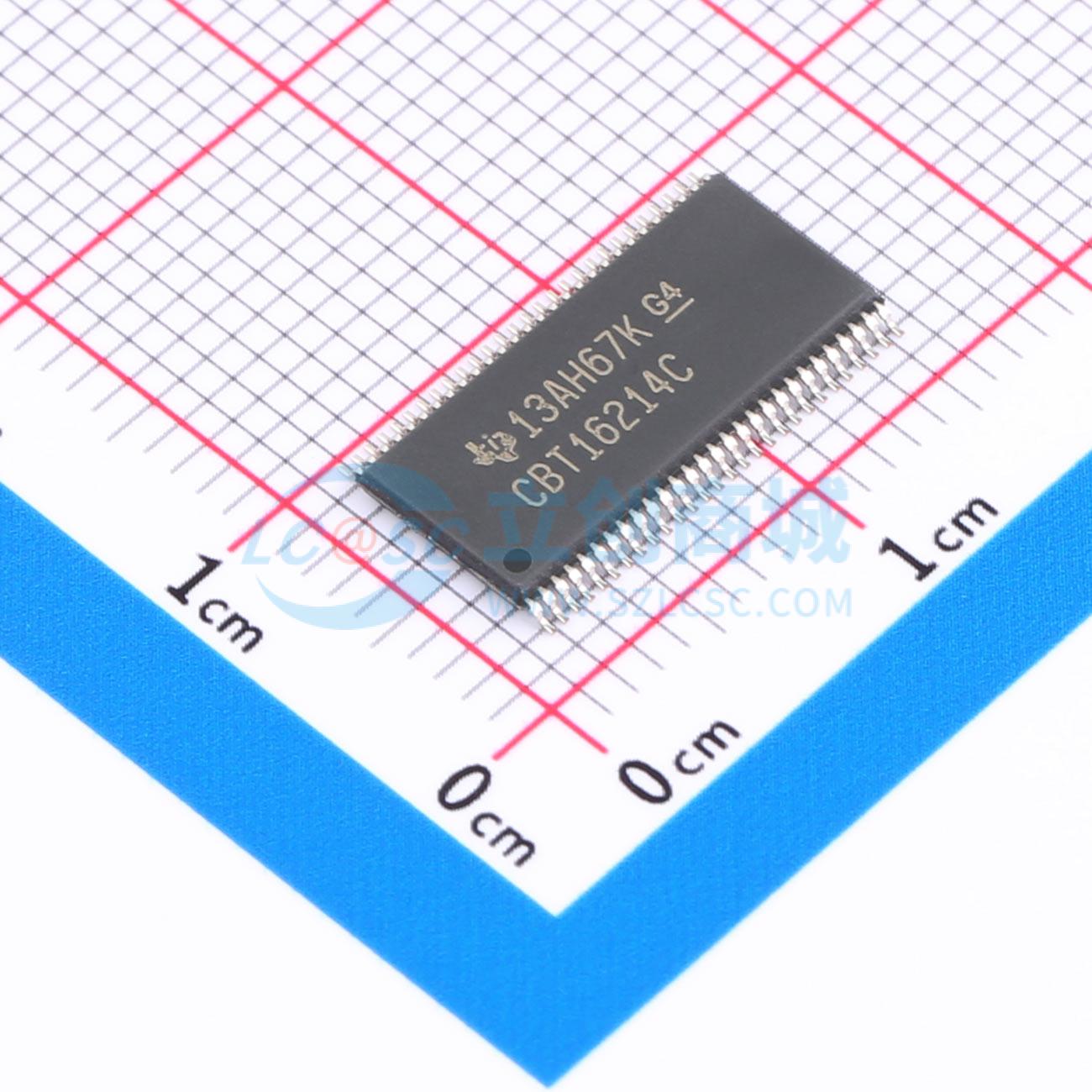

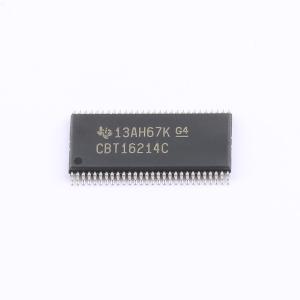

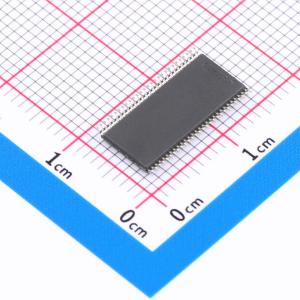

SN74CBT16214CDGGR
12位1选3 FET多路复用器/解复用器5V总线开关带-2V下冲保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速TTL兼容FET多路复用器/解复用器，具有低导通电阻(ron)，支持双向数据流。提供A和B端口的下冲保护，防止下冲到-2V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT16214CDGGR
- 商品编号
- C2865686
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 工作电压 | 4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 3Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 150ps |
商品概述
SN74CBT16214C 是一种高速 TTL 兼容的场效应管多路复用器/解复用器，具有低导通电阻 (ron)，可实现最小的传播延迟。SN74CBT16214C 的 A 和 B 端口上的主动欠压保护电路通过检测欠压事件并确保开关保持在正确的关断状态，提供高达 -2 V 的欠压保护。
SN74CBT16214C 是一个 12 位 1:3 多路复用器/解复用器。选择 (S0, S1, S2) 输入控制每个多路复用器/解复用器的数据路径。当多路复用器/解复用器启用时，A 端口连接到 B 端口，允许端口之间双向数据流动。当多路复用器/解复用器禁用时，A 和 B 端口之间存在高阻态。
该设备完全适用于使用 Ioff 的部分断电应用。Ioff 功能确保在设备断电时不会通过设备产生有害电流回流。设备在断电期间具有隔离功能。
为了确保在上电或断电期间的高阻态，每个选择输入应通过下拉电阻连接到 GND；电阻的最小值由驱动器的电流供给能力决定。
应用领域
- PCI接口
- 总线隔离
- 低失真信号 gating
