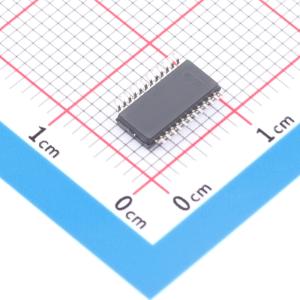

SN74CBT3384CDBQR

SN74CBT3384C是一款高速TTL兼容型FET总线开关，具有低导通电阻（rₒₙ），可实现极小的传播延迟。SN74CBT3384C的A和B端口上的有源下冲保护电路，通过检测下冲事件并确保开关保持在正确的关断状态，为高达 -2V 的下冲提供保护。 SN74CBT3384C由两个5位总线开关组成，具有独立的输出使能（1OE、2OE）输入。它可以用作两个5位总线开关，也可以用作一个10位总线开关。当OE为低电平时，相关的5位总线开关导通，A端口连接到B端口，允许端口之间进行双向数据流传输。当OE为高电平时，相关的5位总线开关关断，A和B端口之间呈高阻态。 该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff功能可确保器件掉电时不会有损坏性电流通过器件回流。器件在断电时具有隔离功能。 为确保在上电或断电期间处于高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

• A和B端口关断隔离的下冲保护，可达 -2V
• 双向数据流，传播延迟近乎为零
• 低导通电阻（rₒₙ）特性（典型rₒₙ = 3Ω）
• 低输入/输出电容，可最大程度减少负载和信号失真（典型Cio(OFF) = 5pF）
• 数据和控制输入提供下冲钳位二极管
• 低功耗（最大Icc = 3μA）
• Vcc工作范围为4V至5.5V
• 数据输入/输出支持0至5V的信号电平（0.8V、1.2V、1.5V、1.8V、2.5V、3.3V、5V）
• 控制输入可由TTL或5V/3.3V CMOS输出驱动
• Ioff支持部分掉电模式操作
• 闩锁性能符合JESD 78 II类标准，超过100mA
• 静电放电（ESD）性能按照JESD 22标准进行测试
  • 2000V人体模型（A114 - B，II类）
  • 1000V带电器件模型（C101）
• 支持数字和模拟应用

• PCI接口
• 内存交叉存取
• 总线隔离
• 低失真信号选通
