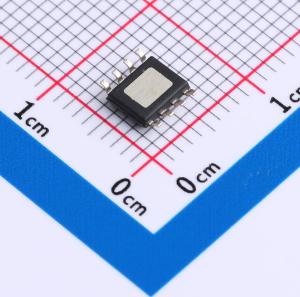

温馨提醒：图片仅供参考，商品以实物为准

TPS5431DDAR

宽输入范围，降压转换器

描述: TPS5431 5.5V 至 23V 输入 3A 500kHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS5431DDAR
商品编号: C2865854
商品封装: SO-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TPS543x 是一款高输出电流 PWM 转换器，集成了低电阻、高侧 N 沟道 MOSFET。除所列特性，基板上还包括高性能电压误差放大器、欠压锁定电路、内部设置的慢启动电路以及电压前馈电路。借助 ENA 引脚，关断电源电流通常可减小至 18 μA。其他特性包括高电平有效使能、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量，对 TPS543x 反馈环路进行内部补偿。TPS5431 旨在通过高达 23V 的电源轨运行，TPS5430 调节各种电源，包括 24V 总线。TPS543x 器件采用热增强型且易于使用的 8 引脚 SOIC PowerPAD 封装。TI 提供评估模块和 Designer 软件工具，协助快速实现高性能电源设计，满足迫切的设备开发周期要求。

商品特性

宽输入电压范围：
- TPS5430：5.5V 至 36V
- TPS5431：5.5V 至 23V
高达 3A 的持续（峰值为 4A）输出电流
通过 110mΩ 集成式 MOSFET 开关实现高达 95% 的高效率
宽输出电压范围：可调节为低至 1.22V，初始精度为 1.5%
内部补偿可最大限度减少外部器件数量
适用于小型滤波器尺寸的固定 500kHz 开关频率
通过输入电压前馈改进线性调整率和瞬态响应
通过过流限制、过压保护和热关断保护系统
-40°C 至 125°C 的工作结温范围
采用小型热增强型 8 引脚 SO PowerPAD 封装
高性能电压误差放大器，可在瞬态条件下提供高稳压精度
欠压锁定电路，用于防止在输入电压达到 5.5V 前启动
内部设置的慢启动电路，用于限制浪涌电流
电压前馈电路，用于改进瞬态响应
借助 ENA 引脚，关断电源电流通常可减小至 18 μA
高电平有效使能

应用领域

消费类：机顶盒、DVD 显示屏、LCD 显示屏
工业用和车载音频电源
电池充电器、大功率 LED 电源
12V 和 24V 分布式电源系统

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~23V
	输出电压	1.221V~20.47V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
