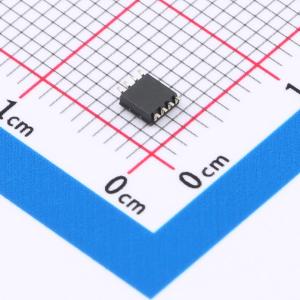

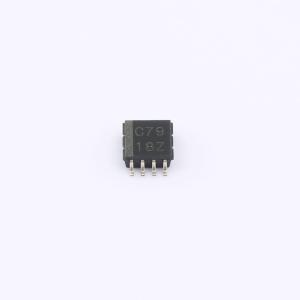

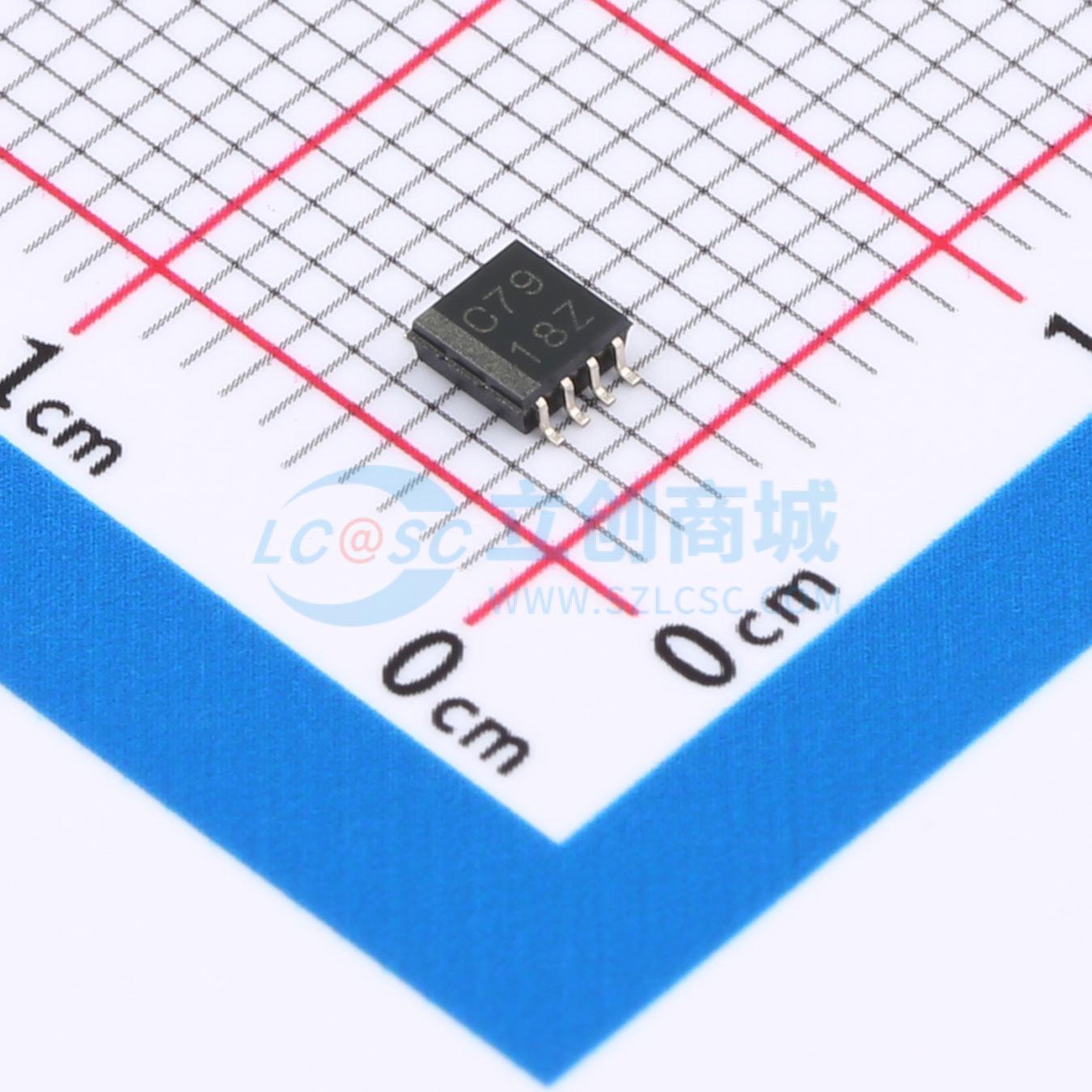

SN74LVC2G79DCTR
双正沿触发D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G79 双路上升沿触发 D 型触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G79DCTR
- 商品编号
- C2865877
- 商品封装
- SM8-8
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 160MHz | |
| 功能 | - | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 4.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 5uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
这是一款双路上升沿触发D型触发器,支持1.65V~5.5V Vcc工作条件。当数据输入端D的数据满足建立时间要求时,数据会在时钟脉冲的上升沿传输至Q输出端。时钟触发发生在特定电压层级,不直接与时钟的上升沿时间相关。保持时间间隔结束后,D输入端的数据改变不会影响输出端电平。NanoFree封装技术将芯片本身作为封装。该器件针对部分掉电应用做了完整规范,Ioff电路可在器件掉电时禁用输出,防止会损伤器件的反向电流流过器件。所有未使用的输入端必须接Vcc或GND,才能保证器件正常工作。存储或搬运过程中,应将引脚短接或将器件放置在导电泡沫中,防止静电损伤MOS栅极。
商品特性
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4.2ns
- 低功耗,最大电源电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Vcc=3.3V、TA=25℃条件下,典型输出接地反弹VOLP<0.8V
- Vcc=3.3V、TA=25℃条件下,典型输出VOH下冲VOHV>2V
- 具备Ioff特性,支持带电插入、部分掉电模式运行与反向驱动保护
- 闩锁性能超过100mA,符合JESD 78 II类标准
- ESD保护性能符合JESD 22标准,满足人体模型2000V、机器模型200V、充电器件模型1000V要求
