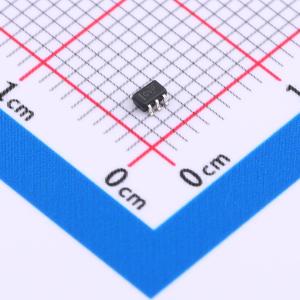

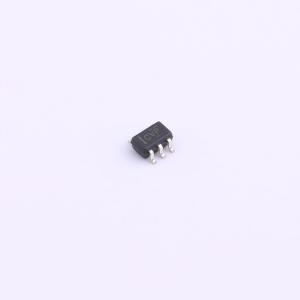

温馨提醒：图片仅供参考，商品以实物为准

TPS71501MDCKREP

增强型产品，50 mA，24 V，3.2 uA 供电电流，低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 增强型产品 50mA、24V、3.2uA 电源电流低压降线性稳压器 5-SC70 -55 to 125
品牌名称: TI(德州仪器)
商品型号: TPS71501MDCKREP
商品编号: C2865892
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TPS71501低压差（LDO）稳压器具备高输入电压、低压差、低功耗运行和小型化封装等优势。该器件的输入电压范围为2.5 V至24 V，搭配任何电容（≥0.47 μF）均可稳定工作。其低压差和低静态电流使其能够在极低的功率水平下运行。因此，该器件非常适合为电池管理IC供电。具体而言，由于一旦施加的电压达到最低输入电压，器件即被启用，输出端能够迅速为持续运行的电池充电IC供电。通常使用的PNP传输晶体管已被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，其低压差（在负载电流为50 mA时，典型值为415 mV）与负载电流成正比。低静态电流（典型值为3.2 μA）在整个输出负载电流范围（0 mA至50 mA）内保持稳定。

商品特性

受控基线，单一组装地点，单一测试地点
单一制造地点
扩展温度性能范围为 -55°C至125°C
增强型制造资源缩减（DMS）支持
增强型产品变更通知
认证履历
最大输入电压24 V
50 mA负载时静态电流低至3.2 μA
搭配任何电容（≥0.47 μF）均可稳定工作
50 mA低压差稳压器
输出电压可调（1.2 V至15 V）
专为支持MSP430系列而设计：1.9 V版本确保高于1.8 V的最低输入电压
2.3 V版本确保满足MSP430F2xx闪存2.2 V的最低输入电压要求
3.45 V版本确保低于3.6 V的最大输入电压
多种固定输出电压选项，可使输入电压与所需MSP430速度的最低要求相匹配
规定了最小/最大电流限制
5引脚SC70/SOT - 323（DCK）封装

应用领域

超低功耗微控制器
蜂窝/无绳手机
便携式/电池供电设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	24V
	输出电压	1.2V~15V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(100kHz)
	压差	415mV@(50mA)

	属性	参数值
	静态电流(Iq)	3.2uA
	噪声	575uVrms
	特性	过热保护；过流保护
	工作温度	-55℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
