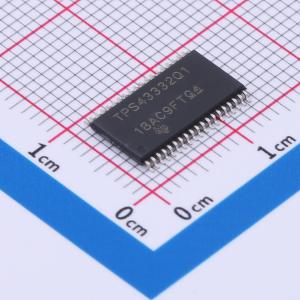

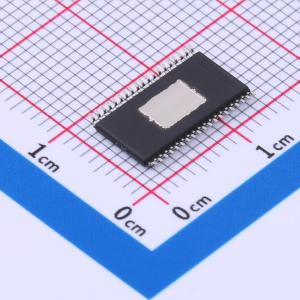

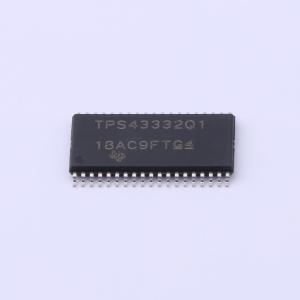

TPS43332QDAPRQ1

低IQ，单路升压、双路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS43332-Q1 具有扩展频谱的汽车类 2V 至 40V 单路升压和双通道扩频
品牌名称: TI(德州仪器)
商品型号: TPS43332QDAPRQ1
商品编号: C2865915
商品封装: HTSSOP-38-EP
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

TPS43330-Q1 和TPS43332-Q1 包含两个电流模式同步降压控制器和一个电压模式升压控制器。此器件适合作为预稳压器级，此稳压器级对Iq 要求较低并且在遇到由意外事件引起的电源中断时，需要不对系统造成损害。集成升压控制器使得器件能够在输入低至2V 时运行，而又不会出现降压稳压器输出级的下降。在轻负载时，可以启用降压控制器来在自动低功耗模式下运行，消耗的静态电流仅为 30μA。降压转换器有独立的软启动功能和电源正常指示器。降压控制器中的电流折返和升压控制器中的逐周期电流限制提供了外部金属氧化物半导体场效应晶体管(MOSFET) 保护。用户可以在150kHz 至600kHz 的范围内设定开关频率，或者将其同步至同一范围内的外部时钟。此外，TPS43332-Q1 提供跳频扩频操作。

商品特性

符合汽车应用要求，具有下列结果的AEC-Q100测试指南：
- 器件温度1级：-40°C至125°C的环境运行温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级H2
- 器件充电器件模型(CDM) ESD分类等级C2
两个同步降压控制器
一个预升压控制器
当启用升压时，输入电压范围高达40V（瞬态电压高达60V），运行电压低至2V
低功耗模式l₀：30μA（一个降压控制器打开），35μA（两个降压控制器打开）
低关断电流lₛₕ<4μA
0.9V至11V的降压输出范围
可选升压输出：7V，10V，或者11V
可编程频率和外部同步范围为150kHz至600kHz
独立的使能输入(ENA，ENB)
频率展频(TPS43332)
轻负载时，可选择强制持续模式或自动低功耗模式
感应电阻器或者电感器DCR感测
降压通道之间的异相开关
峰值栅极驱动电流1.5A
耐热增强型38引脚散热薄型小外形尺寸封装(HTSSOP)(DAP) PowerPAD封装

应用领域

汽车启停
信息娱乐
导航仪表盘系统
工业和汽车用多轨直流配电系统和电子控制单元

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	4V~40V
	输出电压	900mV~11V
	输出电流	-
	开关频率	150kHz~600kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式；升压式
	静态电流(Iq)	30uA；35uA
	开关管(内置/外置)	外置
	输出类型	可调
