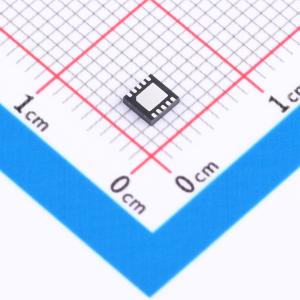

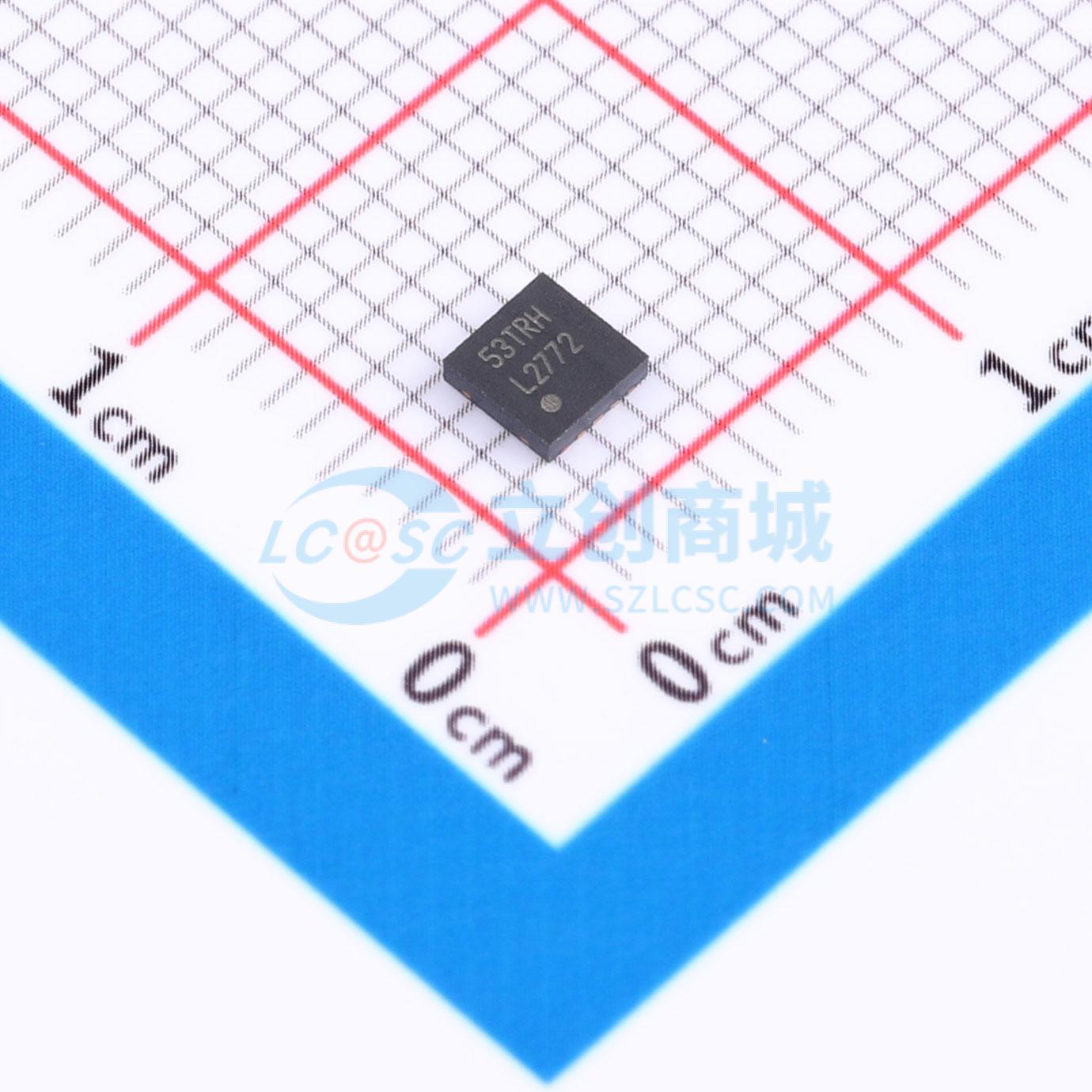

LM2772SD/NOPB
低纹波开关电容降压稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2772 低纹波开关电容器降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2772SD/NOPB
- 商品编号
- C2865924
- 商品封装
- WSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 降压 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压(Vout) | 1.2V | |
| 输出电流(Iout) | 150mA | |
| 静态电流(Iq) | 47uA |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 80% | |
| 开关频率 | 1.15MHz | |
| PFM模式 | 支持 | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | 过流保护；负载断开；软启动；低纹波/低噪声架构；输出短路保护 |
商品概述
LM2772是一款可输出1.2V电压的开关电容降压稳压器。它可提供最高150mA的负载电流，在电源电压、负载、温度变化范围内可实现3%的输出电压稳压精度。LM2772的输入电压工作范围为3.0V至5.5V，适配单节Li-Ion电池和充电器。LM2772采用高效率稳压多增益电荷泵结构。预稳压的1.1MHz固定频率开关工作使得输入和输出都具有极低的纹波和噪声。当输出电流较低时，器件会自动切换到低纹波PFM稳压模式，在整个负载范围内保持高效率。LM2772采用TI的WSON-10封装。
商品特性
- 低噪声固定频率工作
- 1.2V输出电压
- 3%输出电压稳压精度
- 3.6V Li-Ion输入转1.2V输出效率达80%
- 输出纹波极低，150mA下为8mV
- 输出电流最高可达150mA
- 输入电压范围为2.7V至5.5V
- 关断状态下负载与VIN断开
- 开关频率为1.1MHz
- 无需电感，解决方案尺寸小
- 短路保护和热保护
- 采用WSON-10封装 (3mm × 3mm × 0.8mm)
应用领域
- DSP、存储器和微处理器电源
- 手机和寻呼机
- 便携式电子设备
