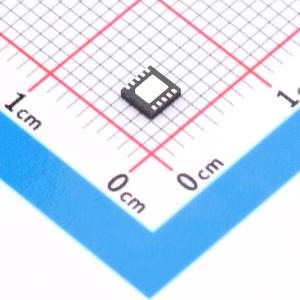

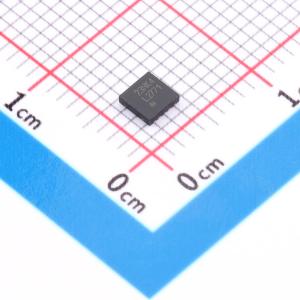

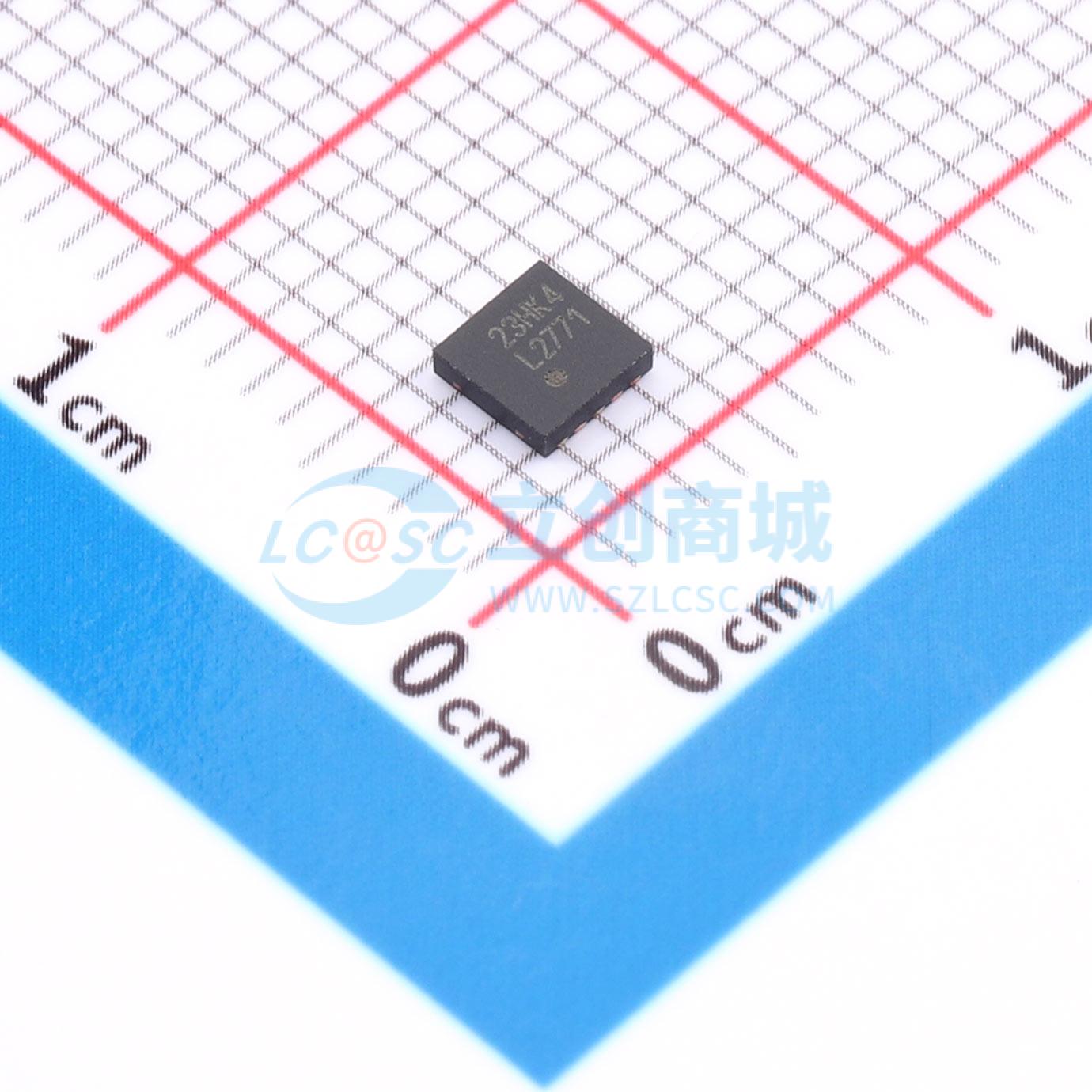

温馨提醒：图片仅供参考，商品以实物为准
LM2771SD/NOPB
低纹波开关电容降压DC/DC转换器
- 描述
- LM2771 低纹波 250mA 开关电容器降压 DC/DC 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2771SD/NOPB
- 商品编号
- C2867417
- 商品封装
- WSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 降压 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压(Vout) | 1.5V | |
| 输出电流(Iout) | 250mA | |
| 静态电流(Iq) | 45uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 1Ω | |
| 能量效率 | 81% | |
| 开关频率 | 1.1MHz | |
| PFM模式 | 支持 | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | 直通模式；过流保护；负载断开；软启动；低纹波/低噪声架构 |
商品概述
LM2771 是一款开关电容降压稳压器，无需电感即可输出1.5V电压，可提供最高250mA的负载电流。LM2771工作输入电压范围为2.7V至5.5V，仅需要3个低成本陶瓷电容。LM2771采用稳压0.5倍电荷泵，功率转换效率几乎是LDO的两倍。预稳压1.1MHz固定频率开关可在输入和输出端实现非常低的纹波和噪声。当输出电流较低（典型值<30mA）时，器件自动切换到低纹波PFM稳压模式，在整个负载范围内保持高效率。当输入电压低于3.5V（典型值）时，电荷泵进入直通模式，效率与LDO相近。
商品特性
- 低噪声固定频率工作
- 1.5V输出电压
- 锂离子（3.6V）输入转1.5V输出，转换效率81%
- 1.7%输出电压精度
- 极低输出纹波:250mA下为8mV
- 输出电流最高可达250mA
- 输入电压范围2.7V至5.5V
- 关断时将负载与VIN断开
- 1.1MHz开关频率
- 无需电感，解决方案尺寸小
- 限流和热保护
- WSON-10封装（3mm × 3mm × 0.8mm）
应用领域
- DSP、存储器和微处理器电源
- 移动电话和寻呼机
- 便携式电子设备
