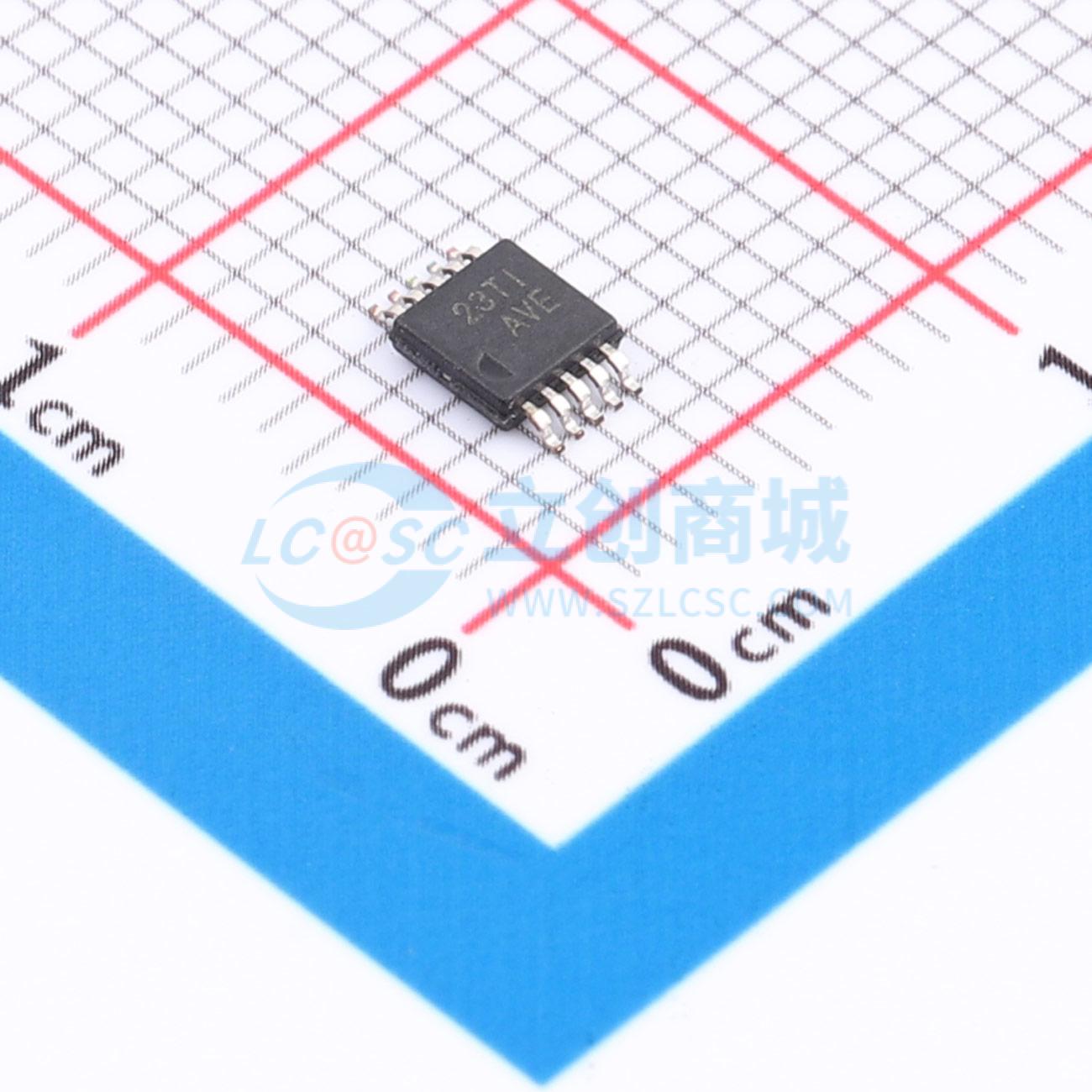

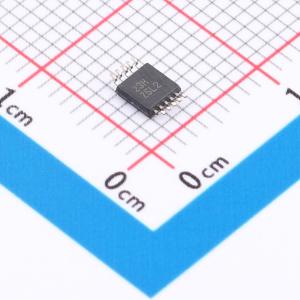

TPS60503DGS

TPS60503高效250mA降压电荷泵

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS60503是一款高效、250mA输出电流的降压电荷泵,适用于电池供电的紧凑型应用。其输入电压范围为1.8V至6.5V,输出电压可调节为1.5V。该器件采用四个小型陶瓷电容器即可构建完整的高效DC-DC电荷泵转换器。
品牌名称: TI(德州仪器)
商品型号: TPS60503DGS
商品编号: C2868837
商品封装: VSSOP-10-0.5mm
包装方式: 管装
商品毛重: 0.1944克(g)

商品参数

	属性	参数值
	静态电流(Iq)	40uA
	开关频率	800kHz
	功能特性	过流保护；软启动；负载断开；倍压/反相拓扑切换

商品概述

TPS6050x器件是开关电容电压转换器系列，专门针对对空间要求严格的电池供电应用设计。TPS6050x降压电荷泵可输出稳定的固定3.3 V、1.8 V、1.5 V或可调输出电压。仅需要四个小型陶瓷电容即可构成一个完整的高效率DC-DC电荷泵转换器。为了在宽输入电压范围内实现高效率，电荷泵可在三种不同转换模式间自动选择。输出最大可提供250 mA输出电流。电源良好功能可监控输出电压，当输出电压上升至标称值的97%时输出高电平。TPS6050x器件采用微型10引脚VSSOP封装。TPS6050x电荷泵可在1.8 V至6.5 V输入电压下，提供0.8 V至3.3 V范围内的稳定输出电压。器件采用开关电容分数转换技术，在整个输入和输出电压范围内实现高效率。通过检测输出电压并根据需要启用内部开关来维持所选输出电压，从而实现稳压。这种跳频调节模式适用于0 mA至150 mA负载范围。输出电流更高时，器件工作在线性调节模式。TPS6050x电路由振荡器、电压基准、内置电阻反馈电路（固定电压版本

商品特性

输入电压范围为1.8 V至6.5 V
支持3.3 V、1.8 V、1.5 V固定稳压输出或可调输出
最高输出电流可达250 mA
效率最高可达90%
在线路、负载和温度变化下输出电压容差为3%
器件静态电流小于40 μA
集成输出电压监控（电源良好）功能
内置软启动
关断期间负载与电池隔离
具备过温与过流保护
采用微型10引脚VSSOP封装
提供评估板TPS60500EVM-193

应用领域

手机
便携式仪器
网络音频播放器
PC外设
USB供电应用

	属性	参数值
	商品目录	电荷泵
	功能类型	降压
	工作电压	1.8V~6.5V
	输出电流(Iout)	250mA
