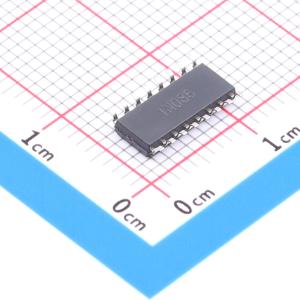

温馨提醒：图片仅供参考，商品以实物为准
SN74F257DR
四路2线到1线数据选择器/多路复用器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74F257 具有三态输出的四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F257DR
- 商品编号
- C2867425
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3mA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 4.1ns@5V,50pF | |
| 静态电流(Iq) | - | |
| 功能特性 | 输出使能高阻；三态输出 | |
| 系列 | 74F |
商品概述
F257设计用于总线组织系统中，将4位数据源的信号多路复用至4条输出数据线。当输出使能(OE)输入为高逻辑电平时，三态输出不会对数据线产生负载。SN54F257的工作温度范围为-55℃ 到 125℃，SN74F257的工作温度范围为0℃ 到 70℃。
商品特性
- 三态输出可直接与系统总线接口
- 可在高性能系统中为多个数据源提供总线接口
- 封装选项包括塑料小外形封装、陶瓷芯片载体以及标准塑料和陶瓷300-mil DIP
应用领域
- 总线组织系统
- 高性能系统
