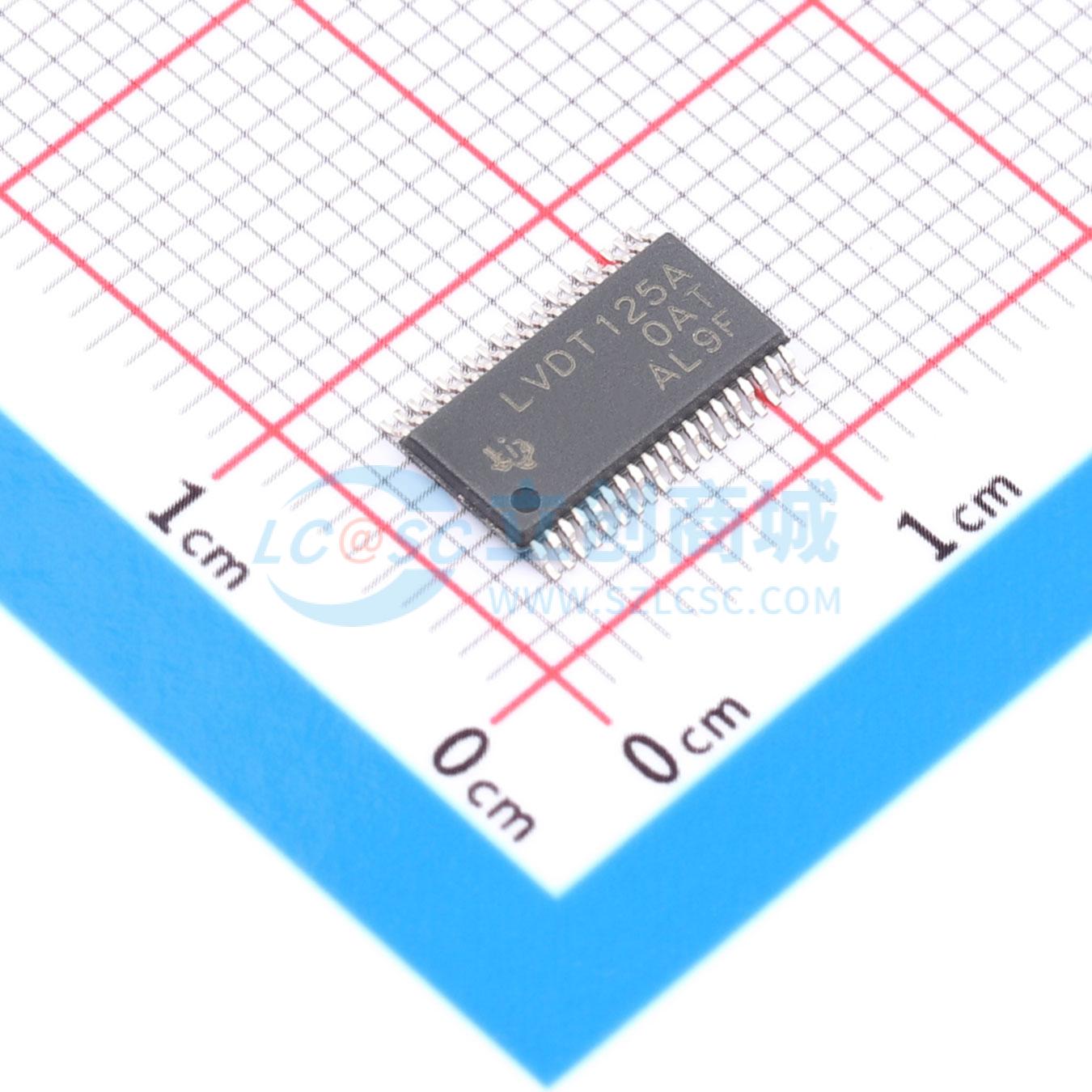

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDT125ADBT

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDT125A 4x4 1.5Gbps LVDS 交叉点开关
品牌名称: TI(德州仪器)
商品型号: SN65LVDT125ADBT
商品编号: C2869346
商品封装: TSSOP-38
包装方式: 管装
商品毛重: 25.366667克(g)

商品参数

商品概述

SN65LVDS125A 和 SN65LVDT125A 是 4x4 非阻塞交叉点开关。低电压差分信号 (LVDS) 用于实现每通道 1.5 Gbps 的信号速率。每个输出驱动器包括一个 4:1 多路复用器，允许任何输入被路由到任何输出。内部信号路径是全差分的，以实现高信号速度同时保持低信号偏斜。SN65LVDT125A 内置了 110-Ω 终端电阻，适用于对板空间要求较高的应用。

设计支持高达 1.5 Gbps 的信号速率，适用于 OC-12 时钟（622 MHz）。1.5 Gbps 的信号速率使其可用于 HDTV 系统，包括需要 1.485 Gbps 信号速率的 SMPTE 292 视频应用。

SN65LVDS125A 和 SN65LVDT125A 的工作温度范围为 -40°C 至 85°C。

应用领域

时钟缓冲/时钟多路复用
无线基站
高速网络路由
高清电视视频切换

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	3V~3.6V
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	900ps
	静态电流(Iq)	-
	功能特性	输出使能高阻
