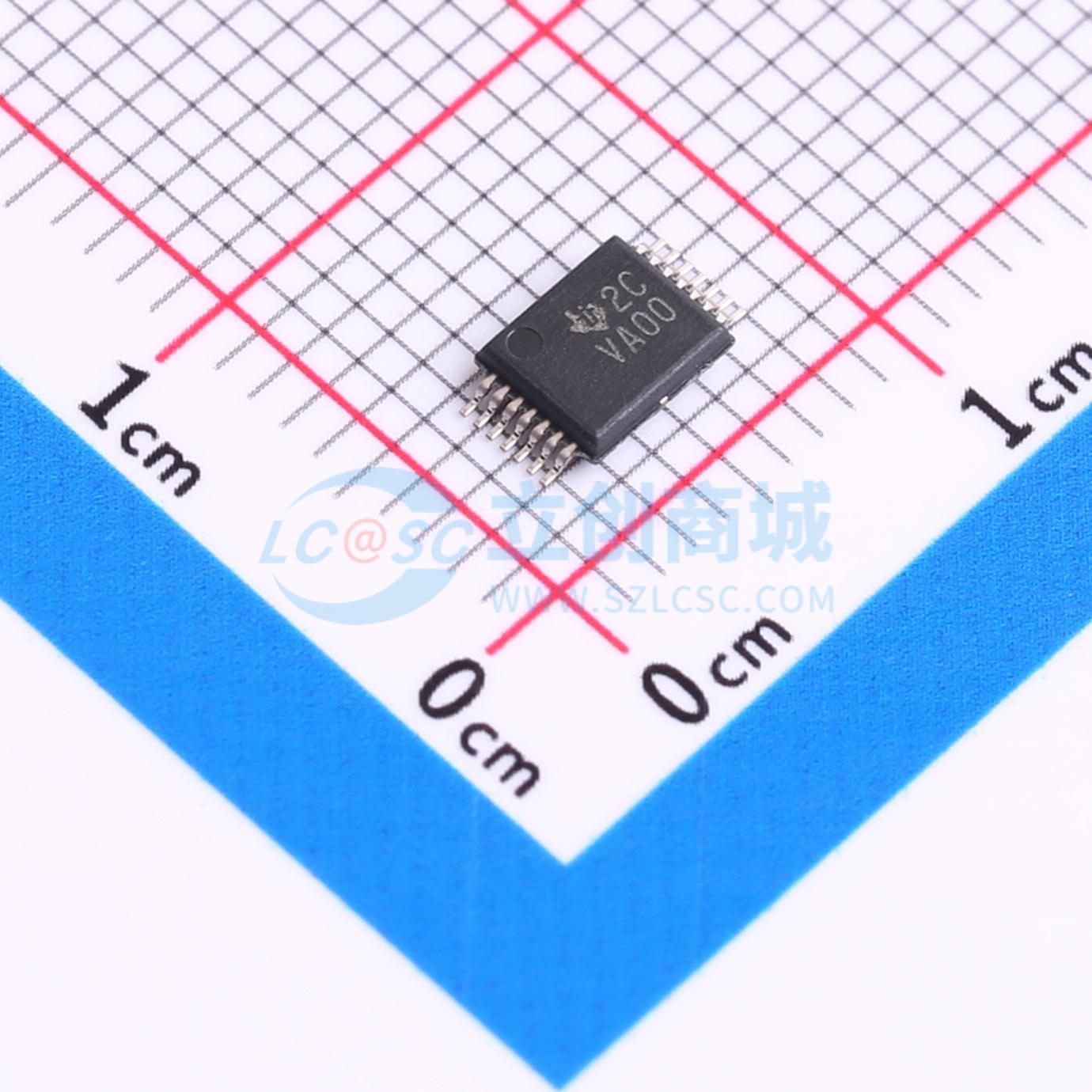

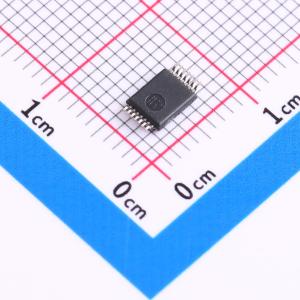

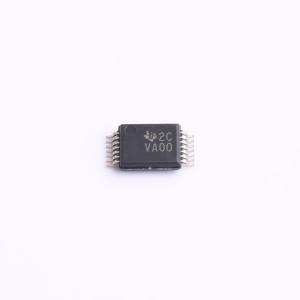

温馨提醒：图片仅供参考，商品以实物为准
SN74ALVC00DGVR
四通道2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC00 4 通道、双输入、1.65V 至 3.6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC00DGVR
- 商品编号
- C2867423
- 商品封装
- TVSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | - | |
| 传播延迟(tpd) | 3ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN74ALVC00是一款四路2输入正与非门，采用正逻辑，可实现布尔功能Y = 非(A·B) 或 Y = 非A + 非B，支持1.65V~3.6V的电源电压工作。
商品特性
- 工作电压范围为1.65V~3.6V
- 3.3V工作条件下最大传播延迟tpd为3ns
- 3.3V工作条件下输出驱动能力为±24mA
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，可承受2000V人体模型(A114-A)、200V机器模型(A115-A)、1000V充电器件模型(C101)测试
- 所有未使用的输入端必须接VCC或GND，以保证器件正常工作
- 典型参数测试条件为VCC = 3.3V，环境温度TA = 25℃
- 参数测试时负载电容CL包含探头和夹具电容，输入脉冲源特性为PRR ≤ 10 MHz，输出阻抗ZO = 50Ω
