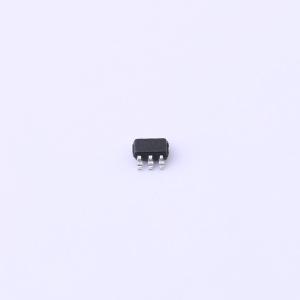

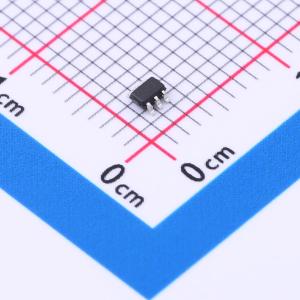

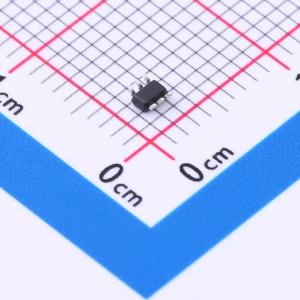

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G0832DCKR
单路三输入正与或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G0832 单路 3 输入正与或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G0832DCKR
- 商品编号
- C2867538
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门；或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V；3.8V | |
| 输出低电平(VOL) | 550mV；400mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.9ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
型号为SN74LVC1G0832的器件是一款单3输入正与或门，以正逻辑实现布尔函数Y=(A×B)+C，通过将一个输入绑定到地或电源电压，可实现2输入与门、2输入或门功能，支持1.65V至5.5V的电源电压工作范围。
商品特性
- 可提供小型封装，支持5V电源电压工作
- 输入可承受最高5.5V电压，支持降压转换至工作电源电压
- 3.3V工作条件下最大传输延迟tpd为5ns
- 功耗低，最大电源电流ICC为10μA
- 3.3V工作条件下输出驱动电流为±24mA
- 输入带迟滞特性，允许缓慢输入转换，可提升输入开关抗干扰能力，3.3V条件下典型迟滞电压为250mV
- 可实现三种组合功能：与或门、与门、或门
- Ioff电路支持带电插入、部分掉电模式和反向驱动保护，器件掉电时输出禁用，可防止破坏性反向电流流过器件
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护性能符合JESD 22规范，人体模型测试可达2000V，机器模型测试可达200V，充电器件模型测试可达1000V
- 内置有限的ESD保护，存储和操作过程中需采取防静电措施，避免静电损坏MOS栅极
