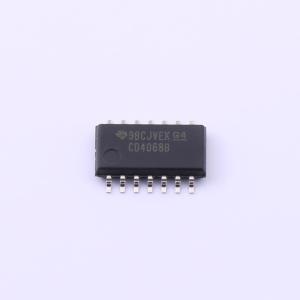

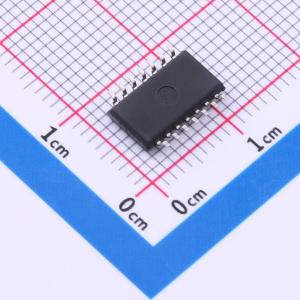

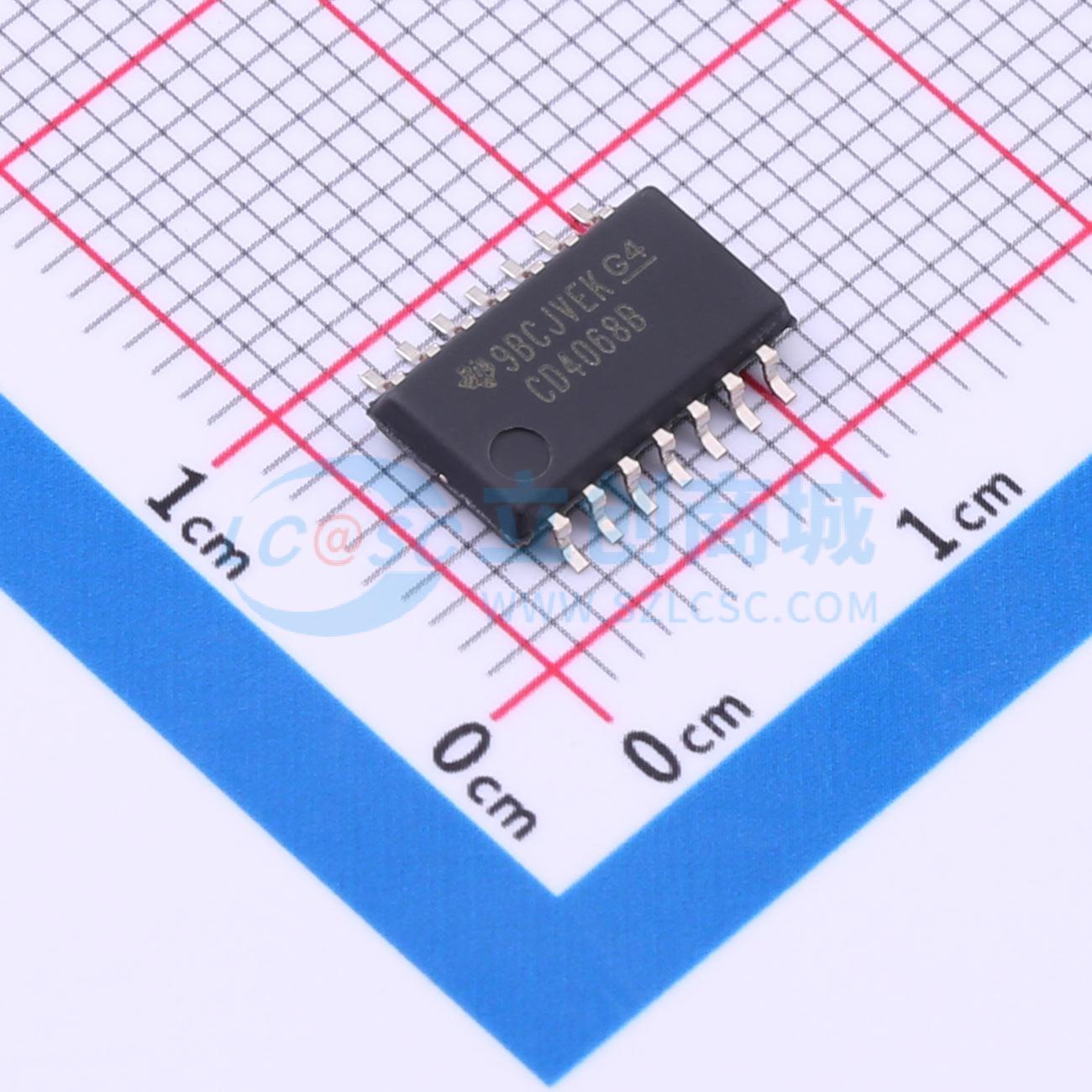

CD4068BNSR实物图
  • CD4068BNSR商品缩略图
  • CD4068BNSR商品缩略图
  • CD4068BNSR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4068BNSR

CMOS 八输入与非/与门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4068B CMOS 8 输入与非/与门
品牌名称
TI(德州仪器)
商品型号
CD4068BNSR
商品编号
C2865920
商品封装
SO-14-208mil​
包装方式
编带
商品毛重
0.45克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门;与门
门电路数量8
工作电压3V~18V
静态电流(Iq)5uA
灌电流(IOL)6.8mA
拉电流(IOH)6.8mA
输入高电平(VIH)11V;7V;3.5V
属性参数值
输入低电平(VIL)1.5V;3V;4V
输出高电平(VOH)14.95V;9.95V;4.95V
输出低电平(VOL)50mV
系列CD4
传播延迟(tpd)110ns@15V,50pF
工作温度-55℃~+125℃
每门输入数量8
功能特性-

商品概述

CMOS工艺8输入与非/与门,属于高压类型,额定电压20V,可直接实现正逻辑8输入与非和与功能,提供多种封装类型,包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄缩减小外形封装。

商品特性

  • 中等速度运行,VDD为10V时,典型传输延迟tPHL、tPLH为75ns
  • 带有缓冲输入和缓冲输出
  • 支持5V、10V、15V参数额定值
  • 具备标准化对称输出特性
  • 在20V电压下对静态电流进行100测试
  • 全封装温度范围下,18V时最大输入电流为1μA;18V、25℃时最大输入电流为100nA
  • 全封装温度范围下的噪声容限:VDD为5V时为1V,VDD为10V时为2V,VDD为15V时为2.5V
  • 符合B系列CMOS器件描述规范要求
  • 直流电源电压范围为-0.5V~+20V,电压以VSS端为参考
  • 所有输入端输入电压范围为-0.5V~VDD+0.5V
  • 任意单个输入端直流输入电流为±10mA
  • 封装功耗:环境温度-55℃~+100℃时为500mW;环境温度+100℃~+125℃时,按12mW/℃降额至200mW
  • 全封装温度范围所有封装类型下,每个输出晶体管器件功耗为100mW
  • 工作温度范围为-55℃~+125℃
  • 存储温度范围为-65℃~+150℃
  • 焊接时引脚温度要求:距离壳体1.59±0.79mm处,最长焊接时间10秒,最高温度为+265℃
  • 所有输入端均配有保护网络
