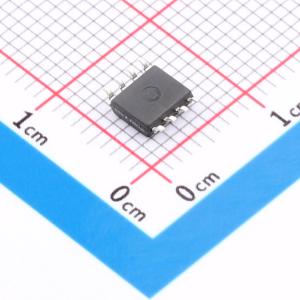

温馨提醒：图片仅供参考，商品以实物为准
DS8921AMX/NOPB
差分线路驱动器和接收器对
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS8921 差分线路驱动器和接收器对
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS8921AMX/NOPB
- 商品编号
- C2865923
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2Mbps | |
| 静电保护 | ±2kV | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
DS8921、DS8921A、DS8921AT器件是差分线路驱动器与接收器对，专门为符合ST506、ST412以及ESDI磁盘驱动器标准的应用设计，同时符合EIA标准RS-422要求，可与TTL和CMOS兼容。该系列接收器在±7V共模工作范围内可提供200mV输入灵敏度，内置迟滞，典型值70mV，可提升变化缓慢输入波形的噪声容限；该系列驱动器可为双绞线或平行导线传输线路提供单极性差分驱动，互补输出经过逻辑与操作。
商品特性
- 典型传播延迟为12ns
- 典型输出偏移为0.5ns
- 符合EIA标准RS-422要求
- 驱动器具备互补输出
- 拥有±7V的高差分或共模输入电压范围
- 在全输入电压范围内接收器灵敏度可达±0.2V
- 接收器输入迟滞典型值为70mV
- DS8921AT工作温度范围为-40℃~+85℃
- 接收器内置迟滞可提升噪声容限
- 驱动器可为双绞线或平行导线传输线路提供单极性差分驱动
- 互补输出经过逻辑与操作
- 可与TTL和CMOS兼容
应用领域
- ST506磁盘驱动器标准应用
- ST412磁盘驱动器标准应用
- ESDI磁盘驱动器标准应用
- RS-422接口
