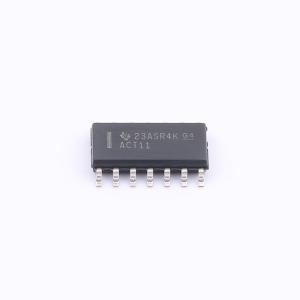

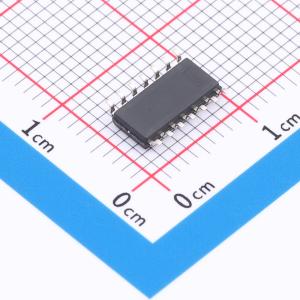

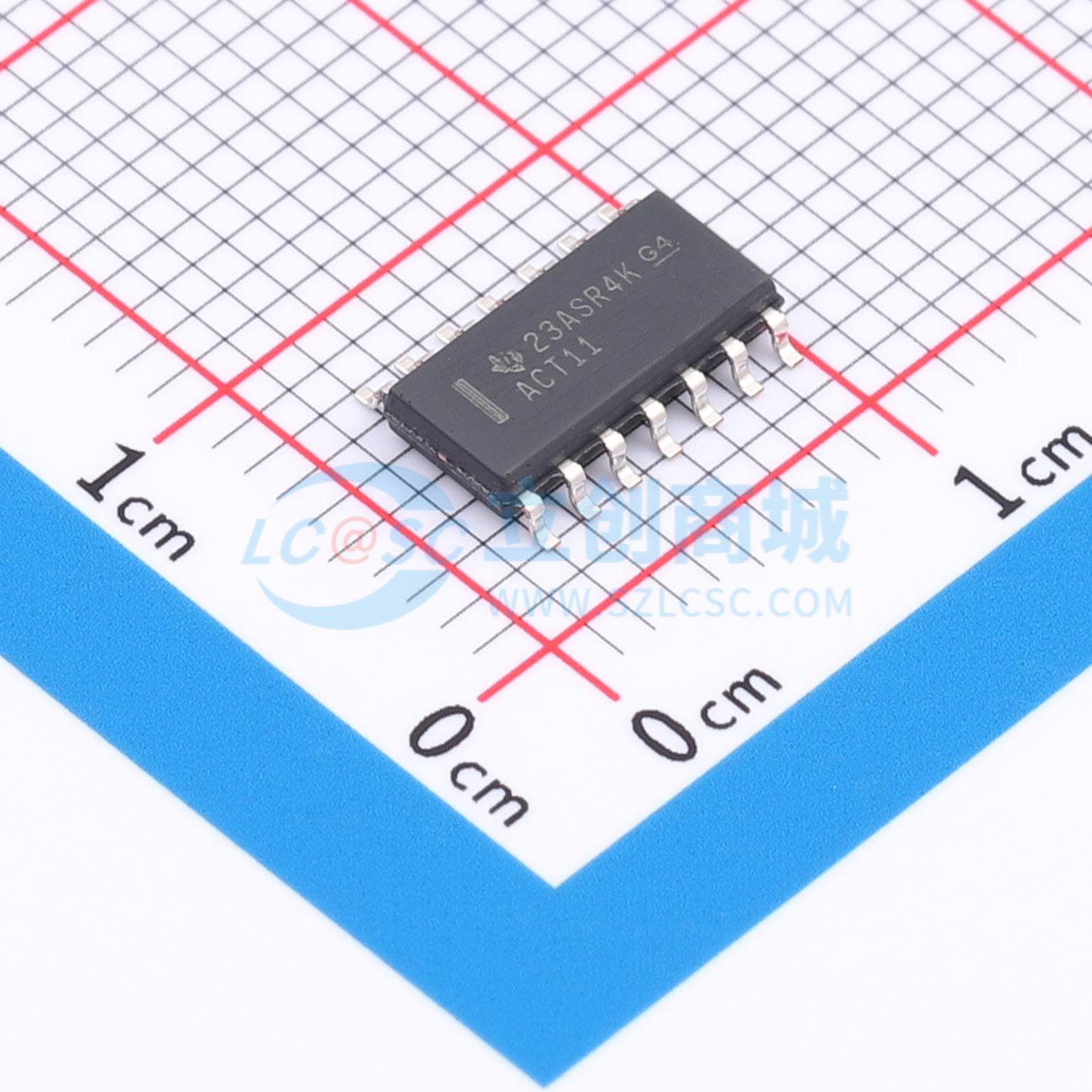

SN74ACT11DR
三个三输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ACT11 具有 TTL 兼容输入的 3 通道、3 输入、4.5V 至 5.5V 24mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT11DR
- 商品编号
- C2865890
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT11系列器件包含SN54ACT11、SN74ACT11两类，器件内置三个独立的三输入与门，在正逻辑下可实现布尔运算Y = A×B×C 或 Y = 非A + 非B + 非C，具有多种封装规格
商品特性
- 电源工作电压范围为4.5V~5.5V
- 输入可承受最高5.5V电压
- 5V电压下最大传输延迟tpd为10.5ns
- 输入兼容TTL电平
- 所有未使用的输入必须接VCC或GND才能保证器件正常工作
- 开关特性测试条件为VCC = 5V ±0.5V
- 工作特性标准测试条件为VCC=5V，TA=25℃
