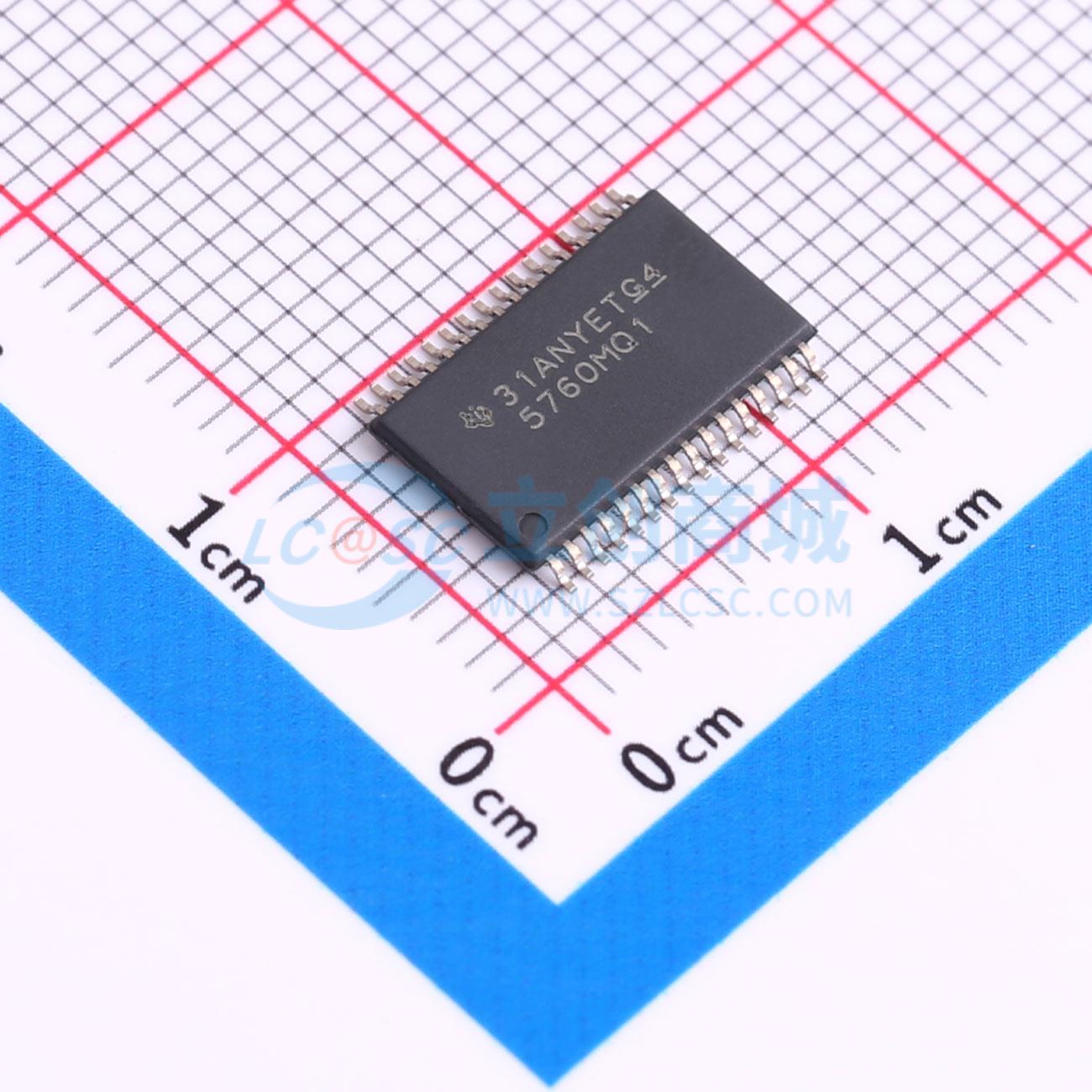

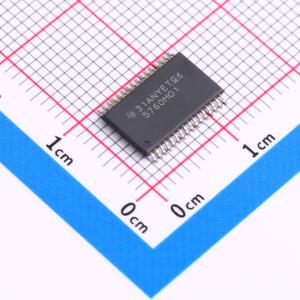

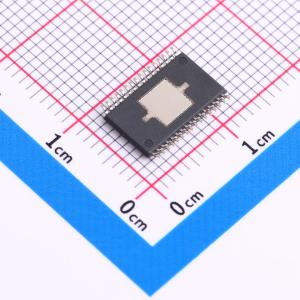

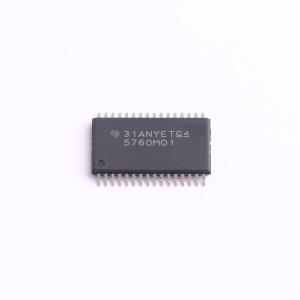

TAS5760MTDAPRQ1

2x25W数字输入闭环汽车D类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5760M-Q1 汽车类 25W、2 通道、4.5V 至 26.4V 电源数字输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5760MTDAPRQ1
商品编号: C2865872
商品封装: HTSSOP-32-EP-6.1mm
包装方式: 编带
商品毛重: 0.354773克(g)

商品参数

商品概述

TAS5760M-Q1 是一款立体声数字输入 D 类音频放大器，非常适合用于汽车紧急呼叫 (eCall)、远程信息处理、声学车辆警报系统 (AVAS) 和 EV/HEV 声音生成应用的高速串行链路的稳定性。此器件提供高达 25W 的瞬时功率（负载为 4Ω、THD+N 为 10%，电源电压为 14.4V）。TAS5760M-Q1 还包括硬件和软件 (I²C) 控制模式、集成数字削波器、可选增益选项和宽电源工作范围 (4.5V – 26.4V)。输出 MOSFET 的 120mΩ RDS(ON) 兼顾散热性能与器件成本，二者相得益彰。此器件采用热增强型 32 引脚 HTSSOP (DAP) 封装。

商品特性

符合汽车应用，要求温度等级 1：-40°C 至 +125°C
最低电源电压低至 4.5V
可调开关频率，可选硬件或软件控制
闲置通道噪声 = 66μVrms（输入信噪比）
THD+N = 0.02%（功率为 1W，频率为 1kHz）
SNR = 99.7dB A-Wtd（以 THD+N = 1% 为基准）
单路立体声 I²S 输入
立体声桥接负载 (BTL) 或单声道并行桥接负载 (PBTL) 运行
32kHz、44.1kHz、48kHz、88.2kHz、96kHz 采样速率
集成数字输出削波器
可编程 I²C 地址（(1101100[R/W] 或 1101101[R/W])
闭环放大器架构
时钟误差、直流和短路保护
过热保护和可编程过流保护

应用领域

汽车远程信息处理
eCall（紧急呼叫）
声学车辆警报系统 (AVAS)
EV/HEV 声音生成

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	31.8Wx2@8Ω；8Wx2@8Ω；12.5Wx2@8Ω；20Wx2@8Ω
	工作电压	4.5V~26.4V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.02%
	静态电流(Iq)	3.73mA
	工作温度	-40℃~+105℃
	信噪比	99.7dB
