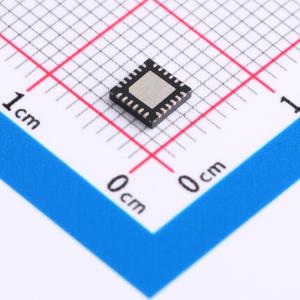

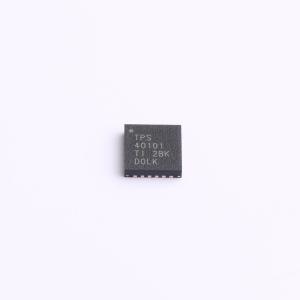

温馨提醒：图片仅供参考，商品以实物为准
TPS40101RGER
具备高级排序和输出裕量调节功能的中量程输入同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS40101 具有高级排序功能和输出裕量的 4.5V 至 18V 同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS40101RGER
- 商品编号
- C2865861
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 690mV~5.5V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
一款宽输入同步降压控制器，提供可编程闭环软启动、可编程欠压锁定（UVLO）及迟滞功能、带打嗝恢复功能的可编程电流限制，并且可以与其他时基同步。集成了用于外部 N 沟道 MOSFET 的 MOSFET 栅极驱动器。栅极驱动逻辑集成了自适应抗交叉导通电路，以提高效率，减少整流 MOSFET 中的二极管导通。
商品特性
- 输入电压范围为 4.5 V 至 18 V
- 100 kHz 至 1 MHz 电压模式控制
- 输出电压范围为 0.69 V 至 5.5 V
- 同时、比例和顺序启动排序，支持远程感测（通过独立的 GND/PGND）
- 24 引脚 QFN 封装
- 热关断功能
- 可编程过流保护
- 电源正常指示
- ±1%、690-mV 基准电压
- 输出裕度调节，3% 和 5%
- 可编程欠压锁定（UVLO）及迟滞、频率同步
应用领域
- 服务器
- 网络设备
- 电信设备
- 电源模块
