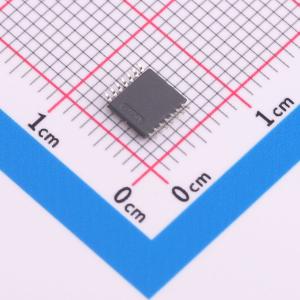

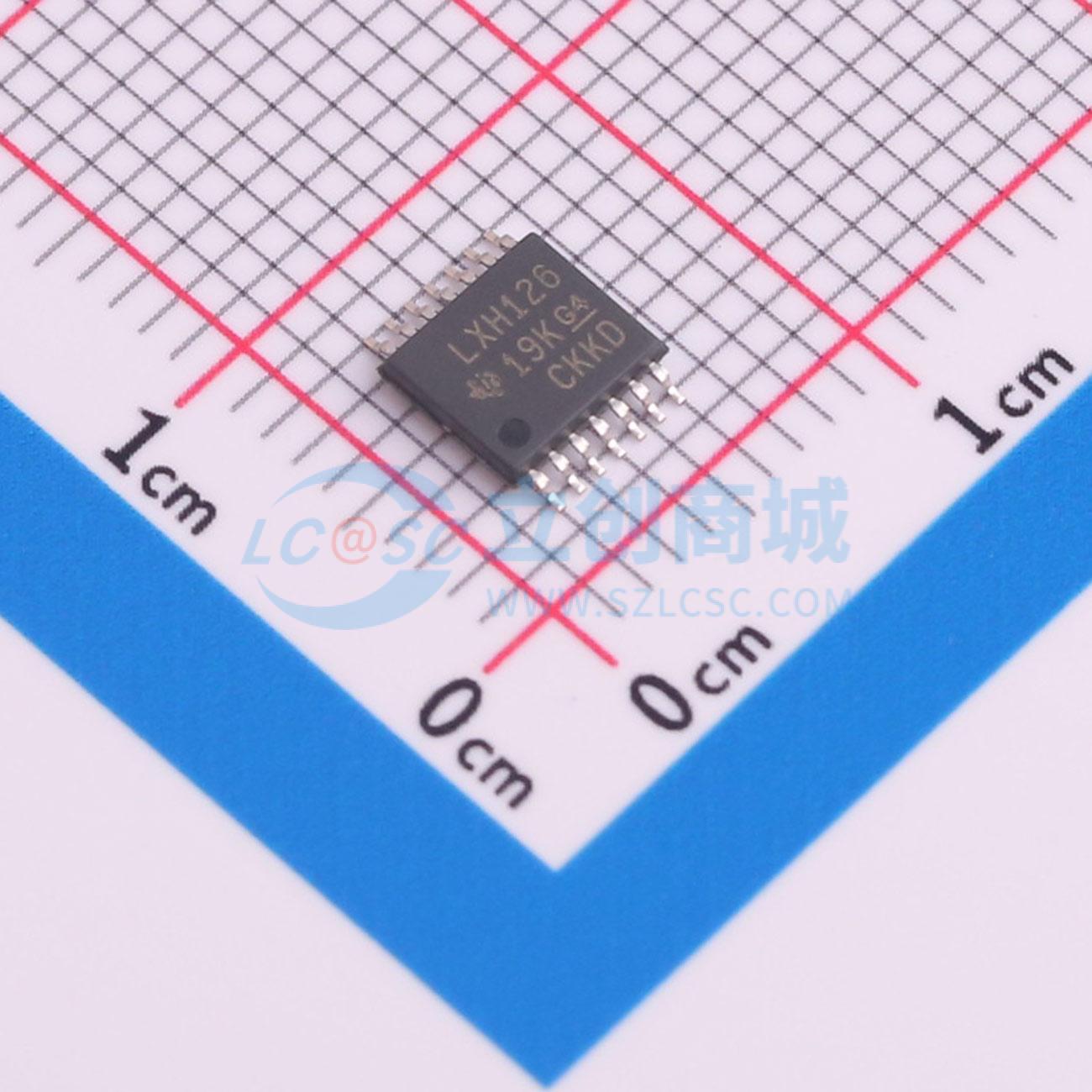

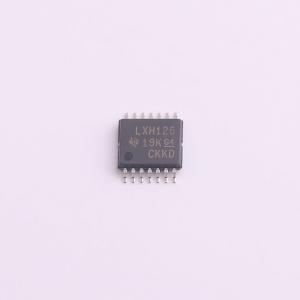

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH126PWR

3.3V ABT三态输出四路总线缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH126 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 4 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH126PWR
商品编号: C2865197
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

总线缓冲器专为3.3V电源电压工作设计，同时具备向5V系统环境提供TTL接口的能力。LVTH126器件带有独立的线路驱动器，具备三态输出，当对应的输出使能输入为低电平时，每个输出都处于高阻态。有源总线保持电路可将未使用或未驱动的输入维持在有效逻辑状态，不建议搭配使用外部上拉或下拉电阻。当电源电压在0V~1.5V之间时，器件在上下电过程中处于高阻态；为确保电压高于1.5V时输出仍处于高阻态，需将输出使能通过下拉电阻接地，电阻最小值由驱动器的电流源能力决定。器件通过关断电流和上电三态功能完全支持热插入应用，关断电流电路禁用输出，可防止器件掉电时产生破坏性回流电流，上电三态电路在上电和掉电过程中将输出置于高阻态，可避免驱动冲突。

商品特性

支持混合模式信号工作，可在3.3V电源下实现5V输入输出电压
支持低至2.7V的未稳压电池工作
在VCC=3.3V、环境温度TA=25℃条件下，典型输出接地反弹电压小于0.8V
具备关断电流和上电三态设计，支持热插入
数据输入端集成总线保持功能，无需外接上拉/下拉电阻
闩锁性能超过100mA，符合JESD 78 II类规范
静电放电防护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
提供SN54LVTH126、SN74LVTH126两种器件，支持多种封装
最大额定参数：电源电压范围-0.5V~4.6V，输入电压范围-0.5V~7V，高阻或掉电状态下输出电压范围-0.5V~7V，高态输出电压范围-0.5V~(VCC+0.5V)
低态输出输入电流：SN54LVTH126为96mA，SN74LVTH126为128mA
高态输出输入电流：SN54LVTH126为48mA，SN74LVTH126为64mA
输入钳位电流(VI<0)为-50mA，输出钳位电流(VO<0)为-50mA
各封装热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W
存储温度范围-65℃~150℃
所有未使用的控制输入必须接VCC或地，以保证器件正常工作

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	单向
