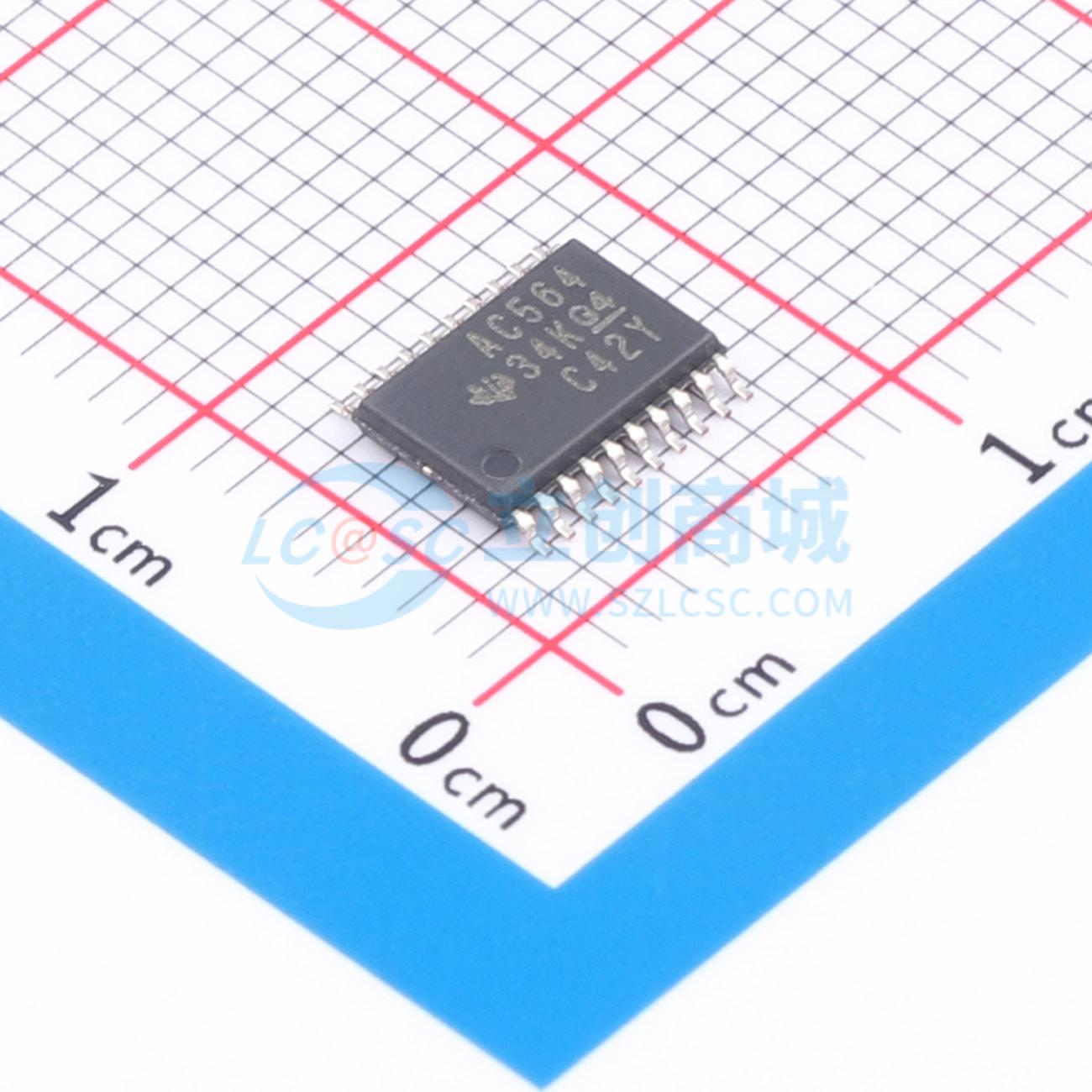

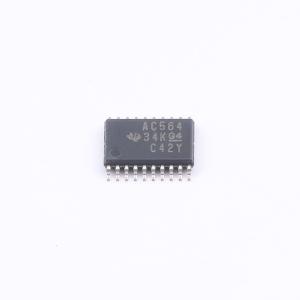

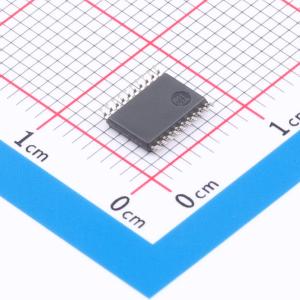

温馨提醒：图片仅供参考，商品以实物为准
SN74AC564PWR
八进制D型边沿触发触发器，带三态输出，2V至6V Vcc工作电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC564 具有三态输出的八路 D 类边沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC564PWR
- 商品编号
- C2865200
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 95MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 10.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 4.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 2.5ns | |
| 保持时间 | 2ns |
商品概述
包含SN54AC564、SN74AC564两个系列，是八进制D型边沿触发触发器，带有反相三态输出，专门设计用于驱动高电容或相对低阻抗负载，提供多种封装类型可选。
商品特性
- 电源工作电压范围为2V~6V
- 输入可承受最高6V的电压
- 5V条件下最大传输延迟tpd为9ns
- 三态反相输出可直接驱动总线
- 装载时支持完全并行访问
- 采用直通架构，可优化PCB布局
- 在时钟输入的正跳变沿，Q非输出被设置为数据D输入逻辑电平的反相
- 带缓冲输出使能端，可将八路输出设置为正常逻辑态（高电平或低电平）或高阻态
- 输出处于高阻态时，不会对总线产生明显负载或驱动，可无需接口或上拉元件直接驱动总线
- 输出使能不影响触发器内部操作，输出处于高阻态时仍可保留旧数据或输入新数据
- 为确保上电或掉电期间保持高阻态，输出使能非端应通过上拉电阻连接VCC，电阻最小值由驱动器的灌流能力决定
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或GND连续电流±200mA，存储温度范围-65℃~150℃
- 不同封装对应不同热阻：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
