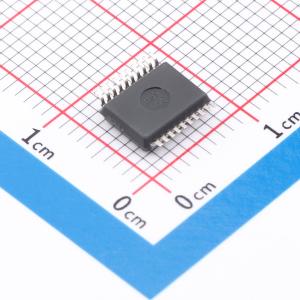

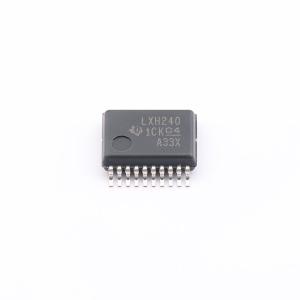

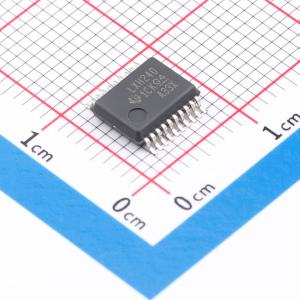

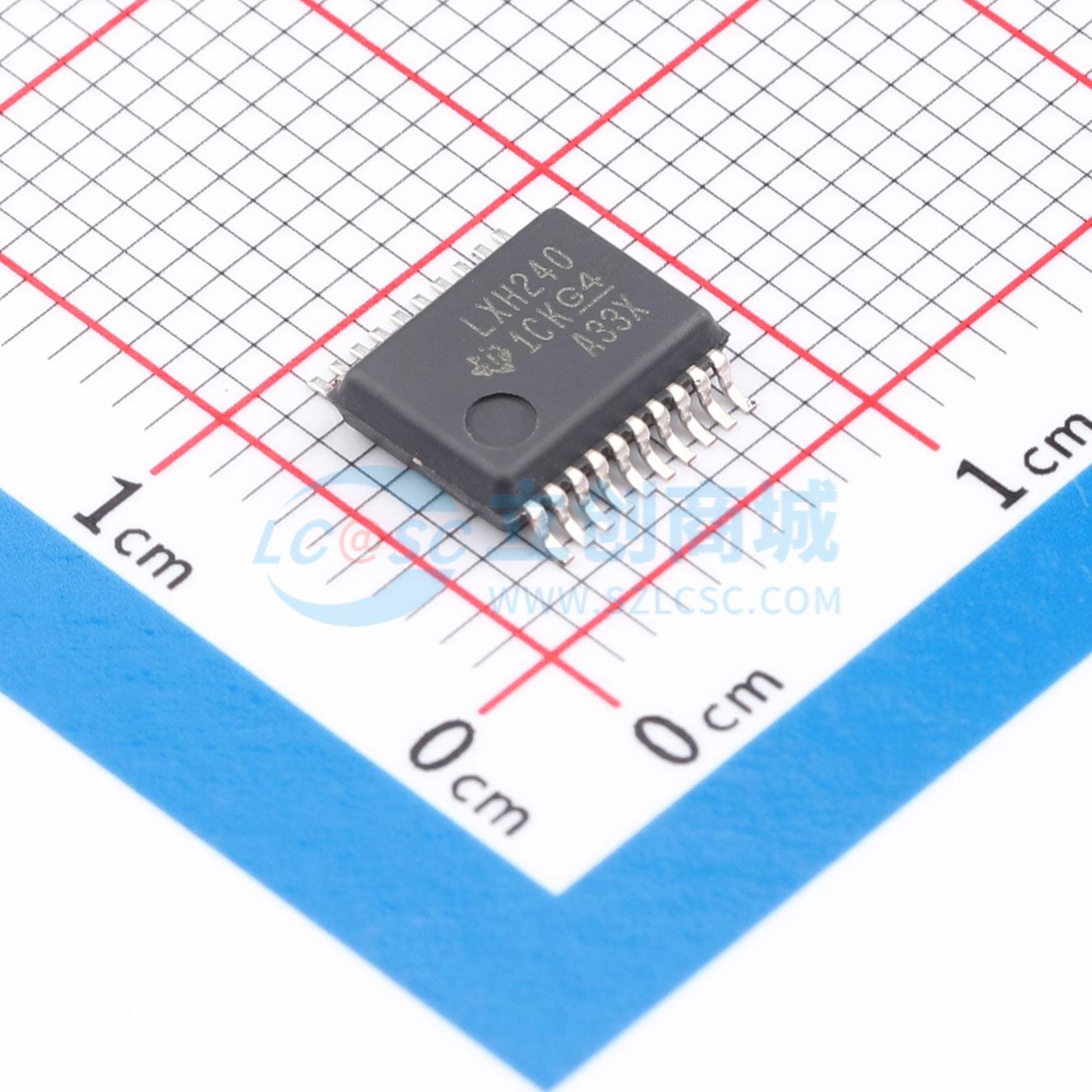

SN74LVTH240DBR

3.3V ABT 三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH240 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 8 通道、2.7V 至 3.6V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH240DBR
商品编号: C2865630
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.350542克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	3.8ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

本产品为八进制缓冲器与线路驱动器，专为3.3V电源电压的低压工作设计，可提供TTL接口连接至5V系统环境。器件分为两个4位缓冲/线路驱动器，带有独立的输出使能输入；当输出使能为低电平时，器件将数据从A输入传输至Y输出，当输出使能为高电平时，输出处于高阻抗状态；为保证上电或掉电过程中输出保持高阻抗状态，输出使能需通过上拉电阻连接至电源电压，电阻最小值由驱动器的灌流能力决定；有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态。

商品特性

支持混合模式信号工作，可适配5V输入输出电压、3.3V电源电压
支持未稳压电池工作，最低可适配2.7V电压
典型输出接地反弹小于0.8V，测试条件为电源电压3.3V，环境温度25℃
具备Ioff和上电三态功能，支持热插入
断电时Ioff电路会禁用输出，防止损坏性回流电流流过器件
上电和掉电过程中，上电三态电路会将输出置于高阻抗状态，避免驱动冲突
数据输入带有总线保持功能，无需外接上拉/下拉电阻
闩锁性能超过500mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型等级2000V，机器模型等级200V
可用型号包括SN54LVTH240、SN74LVTH240
可用封装包括J、W、DB、DW、NS、PW、RGY、FK、GQN、ZQN
最大额定参数：电源电压范围-0.5V~4.6V，输入电压范围-0.5V~7V，高阻抗或断电状态下输出电压范围-0.5V~7V，高状态输出电压范围-0.5V~VCC+0.5V；低状态输出灌入电流：SN54LVTH240为96mA，SN74LVTH240为128mA；高状态输出灌入电流：SN54LVTH240为48mA，SN74LVTH240为64mA；输入钳位电流（VI<0）为-50mA，存储温度范围-65℃~150℃；各封装热阻抗为：DB封装70℃/W，DW封装58℃/W，GQN/ZQN封装78℃/W，NS封装60℃/W，PW封装83℃/W，RGY封装37℃/W
所有未使用的控制输入必须固定在VCC或地电位，以保证器件正常工作

应用领域

热插入应用场景
低压3.3V系统兼容5V TTL接口的应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向
