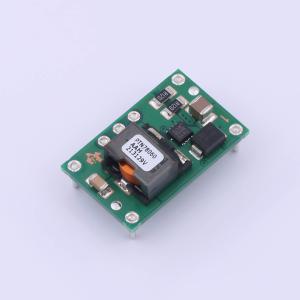

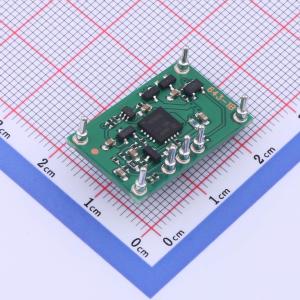

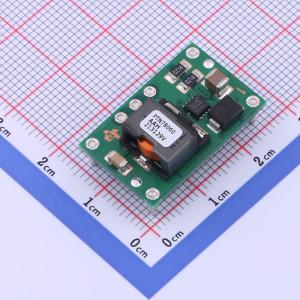

PTN78060AAH

描述: PTN78060A 3 A、宽输入、非隔离、宽负输出调节模块
品牌名称: TI(德州仪器)
商品型号: PTN78060AAH
商品编号: C2865652
商品封装: DIP,25.4x15.7mm
包装方式: 托盘
商品毛重: 7.35克(g)

商品参数

商品概述

PTN78060A 是一系列高效的升降压集成开关稳压器 (ISR)，代表了 (PT)78NR100 系列产品的第三代。在新设计中，也应考虑使用 PTN78060A 系列来替代单排引脚 (SIP) 的 PT6640 系列产品。在所有情况下，PTN78060A 的电气性能特性要么相似，要么有所改进。无外壳的双面封装具有出色的热特性，并且符合德州仪器 (TI) 关于 RoHS 和无铅标准的规划。 PTN78060A 的输入电压范围为 9 V 至 29 V，可为高达 3 A 的负载提供高效的正到负电压转换。使用单个外部电阻器，可在较宽的调节范围内将输出电压设置为任意值。调节范围为 -15 V 至 -3 V。 PTN78060A 适用于各种使用 12 V、24 V 或稳压 28 V 直流电源的通用工业应用。

商品特性

高达 3 A 的输出电流
宽输入电压范围（9 V 至 29 V）
宽输出电压调节范围（–15 V 至 –3 V）
高效率（高达 88%）
欠压锁定
输出电流限制
过温关断
工作温度：-40℃ 至 85℃
提供表面贴装封装

应用领域

通用
工业控制
暖通空调系统
测试与测量
医疗仪器
交直流适配器
车辆
船舶

交货周期

订货3-5个工作日

购买数量

(1个/托盘，最小起订量 20 个)

个

起订量：20 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	工作电压(Vin)	9V~28.7V

	属性	参数值
	转换效率	88%
	输出电压(Vout)	-15V~-3V
	输出电流(最大值)	3A
