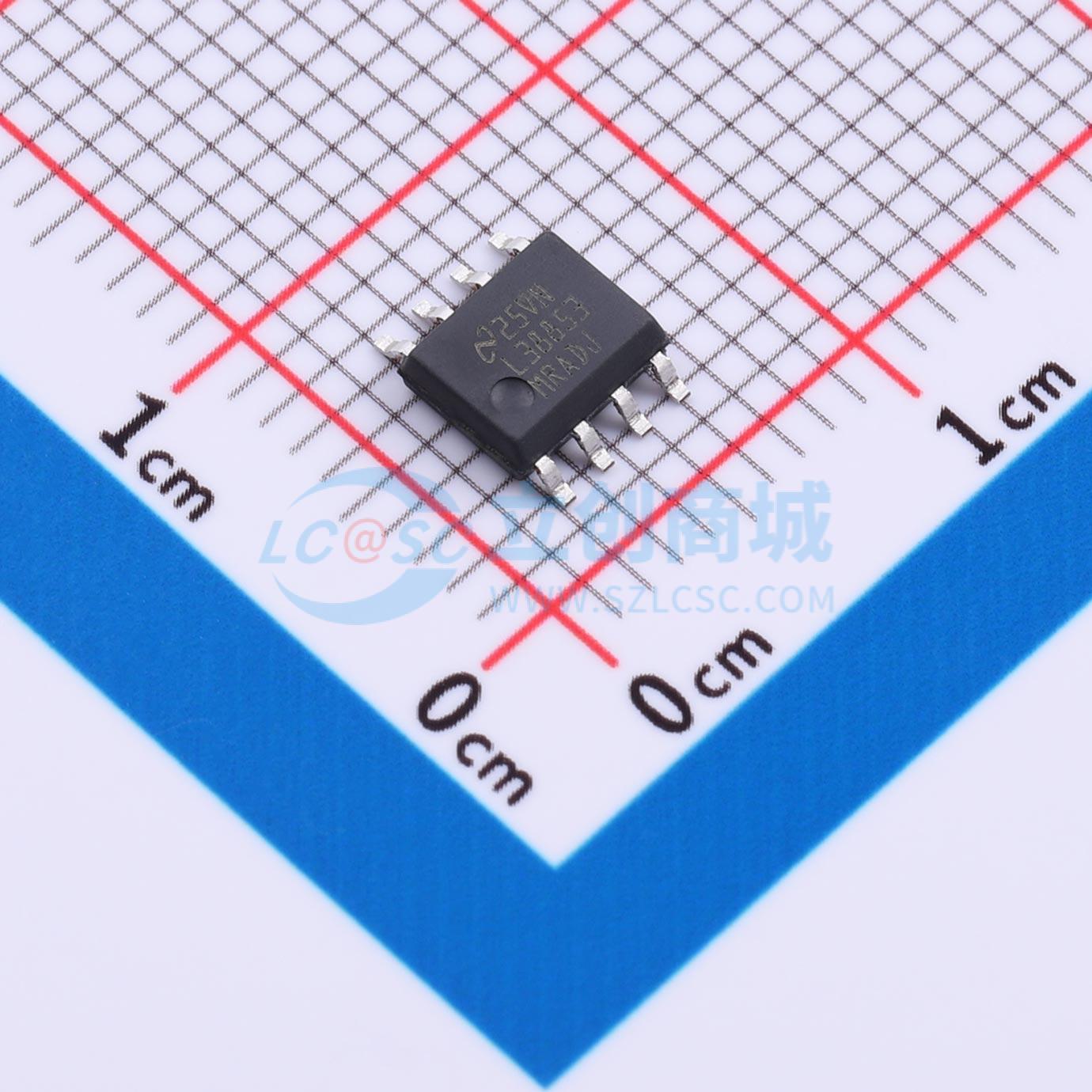

温馨提醒：图片仅供参考，商品以实物为准

LP38853MR-ADJ/NOPB

800mV~1.8V 3A 5.5V

描述: LP38853 具有使能功能的 3A、低输入电压 (1.04V)、可调节超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38853MR-ADJ/NOPB
商品编号: C2865644
商品封装: SO-8
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

	属性	参数值
	静态电流(Iq)	3mA
	噪声	150uVrms
	功能特性	使能控制；输入欠压保护；可调软启动；过流保护；反极性电流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1

商品概述

LP38853是一款3A输出、快速响应、高精度的可调LDO线性稳压器，带有使能和软启动功能，可在极低输入输出压差下维持输出电压稳压。该器件采用CMOS工艺制造，由两路输入电压供电：偏置电压用于驱动NMOS功率晶体管的栅极，输入电压为负载供电，外部偏置轨的设计使该器件可在极低输入电压下工作。与双极型稳压器不同，CMOS架构在任何输出负载电流下都消耗极低的静态电流。采用NMOS功率晶体管可实现宽带宽，仅需最少的外部电容即可维持环路稳定。该器件的快速瞬态响应特性使其适合为DSP和微控制器核心电压供电，也可作为开关电源的后级稳压器。

商品特性

偏置电源工作范围宽，为3V~5.5V
输出电压可调范围为0.8V~1.8V
3A负载电流下压差典型值为240mV
全输入电压与负载条件下可调端精度：结温25℃时为±1.5%；结温0℃≤T_J≤+125℃时为±2%；结温-40℃≤T_J≤+125℃时为±3%
具备过温保护和过流保护功能
搭配10μF陶瓷电容即可保持工作稳定
工作结温范围为-40℃~+125℃
3A负载电流下接地引脚电流典型值为10mA
软启动时间可编程

应用领域

台式电脑、笔记本电脑、显卡、服务器、游戏机顶盒、打印机、复印机中的ASIC电源
服务器核心与输入输出电源
DSP和FPGA电源
开关电源后级稳压器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	800mV~1.8V
	输出电流	3A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	240mV@(3A)
