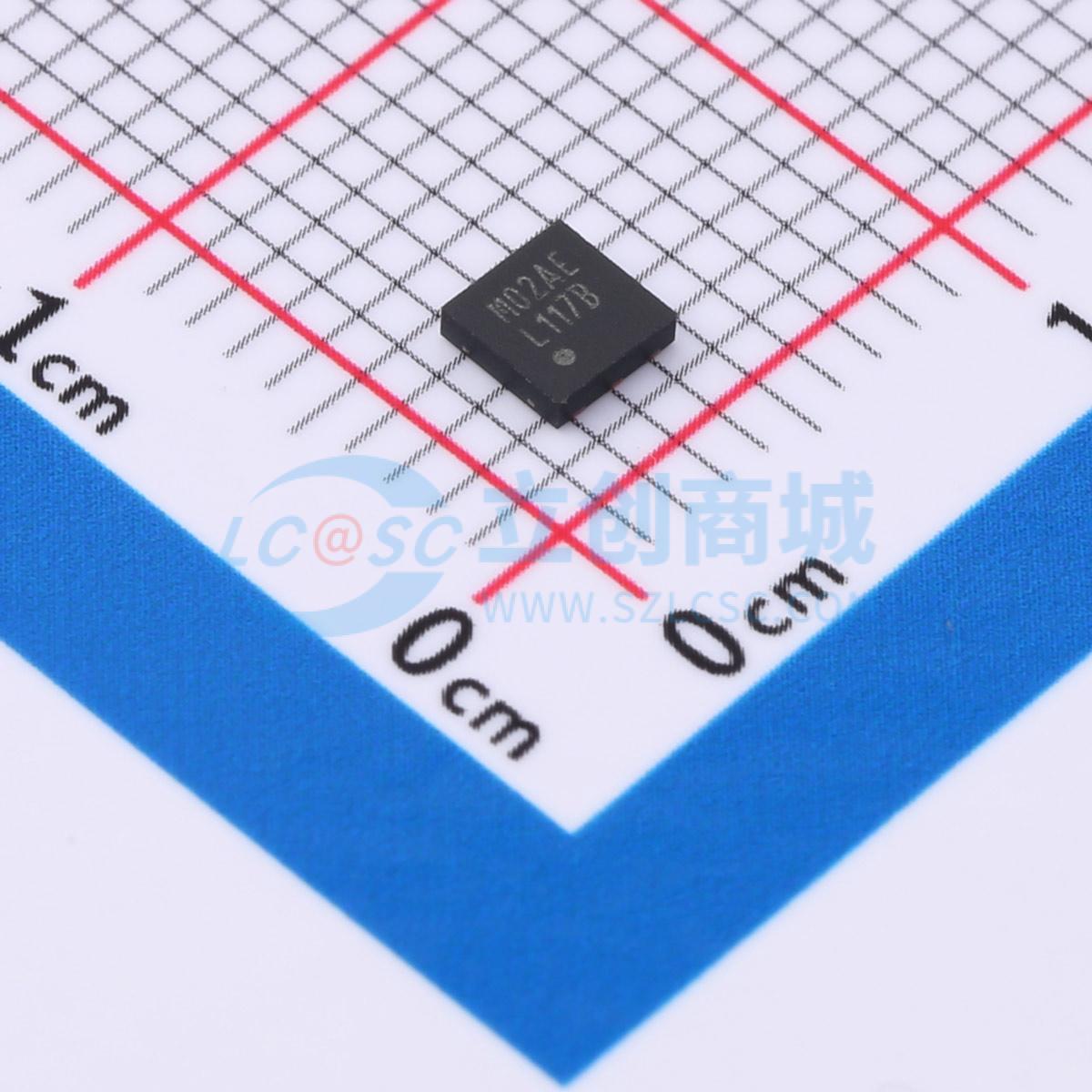

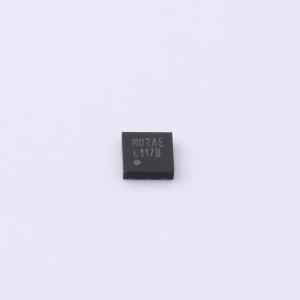

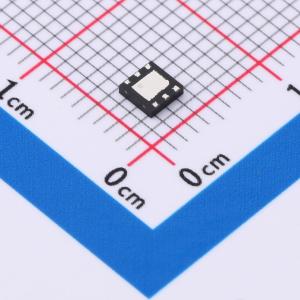

LP38691SD-ADJ/NOPB

500mA、10V 可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38691-ADJ 500mA、10V 可调节低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38691SD-ADJ/NOPB
商品编号: C2865722
商品封装: WSON-6(3x3)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

LP3869x-ADJ 低压降CMOS 线性稳压器具有精度为2% 的基准电压和极低压降（在负载电流为500mA、VOUT = 5V 时为250mV），并且采用超低等效串联电阻(ESR) 陶瓷输出电容，可提供出色的交流性能。此稳压器采用低热阻的WSON 和SOT-223 封装，即使在周围温度较高的环境下也可实现满电流运行。 P 型金属氧化物半导体(PMOS) 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在100μA 以下。

商品特性

宽输入电压范围：2.7V 至10V
所有超薄型小外形尺寸无引线封装(WSON) 选项均作为AEC-Q100 1 级器件可用
输出电压范围：1.25V 至9V
2% 调节(ADJ) 引脚电压精度 (25°C)
低压降电压：500mA 时为250mV （5V 输出典型值）
精密（已调整）带隙基准可保证 -40°C 至 +125°C 温度范围内的技术规格
1μA 关闭状态静态电流
热过载保护
折返电流限制
接地(GND) 引脚电流：满载时为55μA （典型值）
使能(EN) 引脚(LP38693-ADJ)

应用领域

硬盘驱动器
笔记本电脑
电池供电设备
便携式仪表

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	1.25V~9V
	输出电流	500mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)
	压差	250mV@(500mA)

	属性	参数值
	静态电流(Iq)	55uA
	噪声	0.7uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
