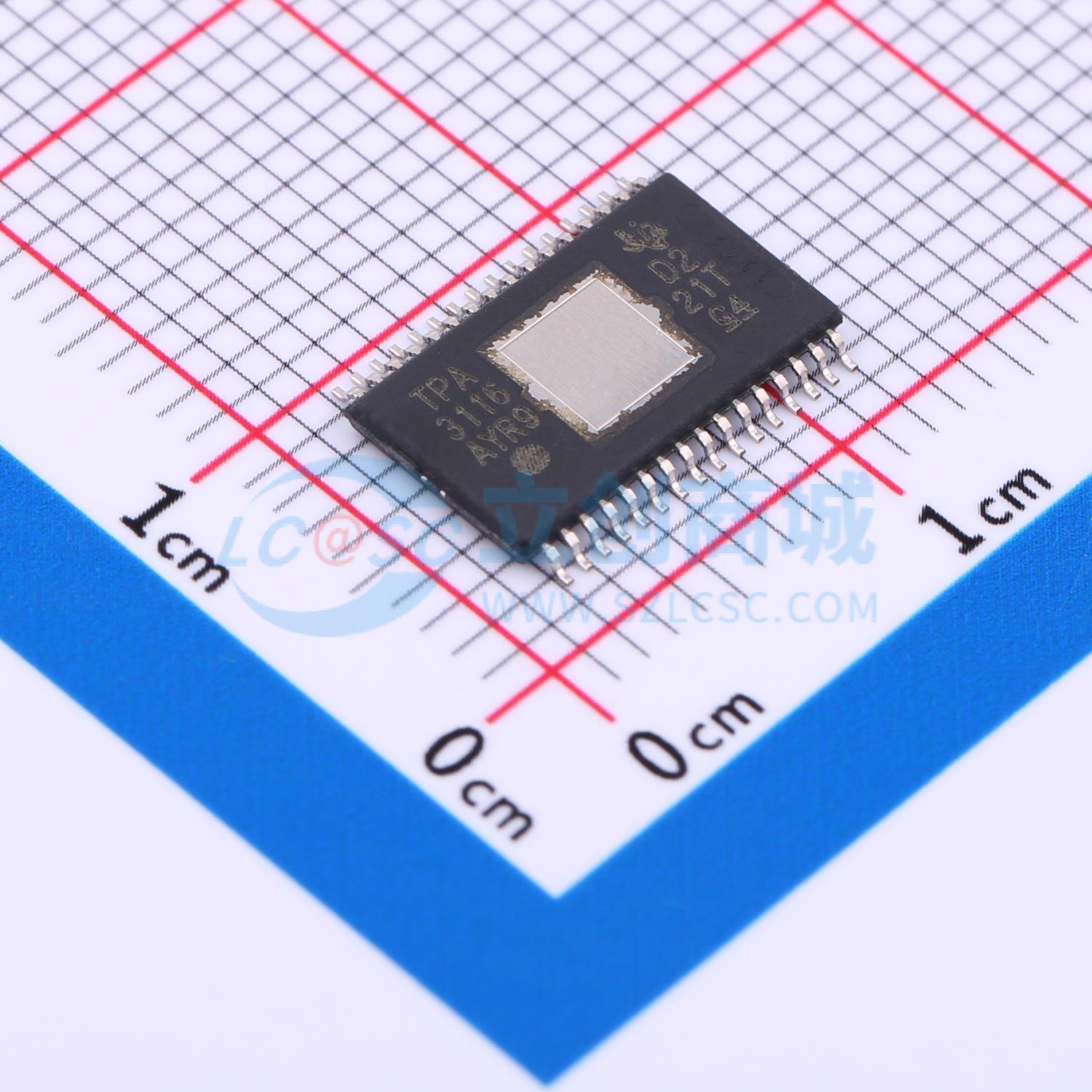

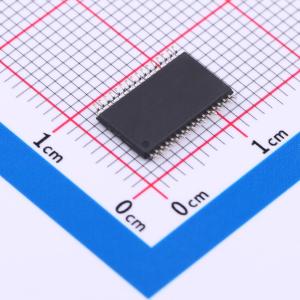

TPA3116D2DAD

具有AM抑制功能的15W、30W、50W无滤波器D类立体声放大器系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3116D2 50W 立体声、100W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器，带 SpeakerGuard™
品牌名称: TI(德州仪器)
商品型号: TPA3116D2DAD
商品编号: C2865736
商品封装: HTSSOP-32-EP-6.1mm
包装方式: 管装
商品毛重: 0.58克(g)

商品参数

商品概述

TPA31xxD2 系列是高效的立体声数字放大器功率级，用于在单声道模式下驱动高达 100W/2Ω 的扬声器。TPA3130D2 的效率非常高，可在单层 PCB 上提供 2×15W 的功率，且无需外部散热器。TPA3118D2 甚至可以在不使用外部散热器的情况下在双层 PCB 上提供 2×30W/8Ω 的功率。如果需要更高的功率，可以选用 TPA3116D2，这款器件在其顶层 PowerPAD 上连接一个小型散热器后可提供 2×50W/4Ω 的功率。这三款器件的大小相同，这样一来，使用单个 PCB 即可满足不同功率级的需求。 TPA31xxD2 高级振荡器/PLL 电路采用了一个多开关频率选项来抑制 AM 干扰；搭配选择使用主从选项时，还可使多个器件实现同步。 TPA31xxD2 器件具有短路保护和热保护以及过压、欠压和直流保护，可全面防止出现故障。在过载情况下，器件会将故障情况反馈给处理器，从而避免自身遭到损坏。

商品特性

支持多个输出配置
宽电压范围：4.5V 至 26V
高效 D 类运行
大于 90% 的电源效率加之较低空闲损耗，大幅减小了散热器尺寸
高级调制方案
多重开关频率
AM 抑制
主从同步
高达 1.2MHz 的开关频率
采用具有高 PSRR 的反馈功率级架构，降低了 PSU 要求
可编程功率限制
差分和单端输入
立体声模式和单声道模式（采用单滤波器单声道配置）
采用单电源供电，减少了组件数量
集成式自保护电路，包括过压、欠压、过热、直流检测和短路等保护，并且具有错误报告功能
DAD（32 引脚 HTSSOP 封装，焊盘朝上）
DAP（32 引脚 HTSSOP 封装，焊盘朝下）
-40°C 至 85°C 环境温度范围

应用领域

小型 - 微型组件
条形音箱
扩展坞
汽车零件市场
CRT TV
消费类音频应用

优惠活动

9.8折

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	50W×2@4Ω
	工作电压	4.5V~26V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	35mA
	工作温度	-40℃~+85℃
	信噪比	102dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	-70dB
	效率	90%
