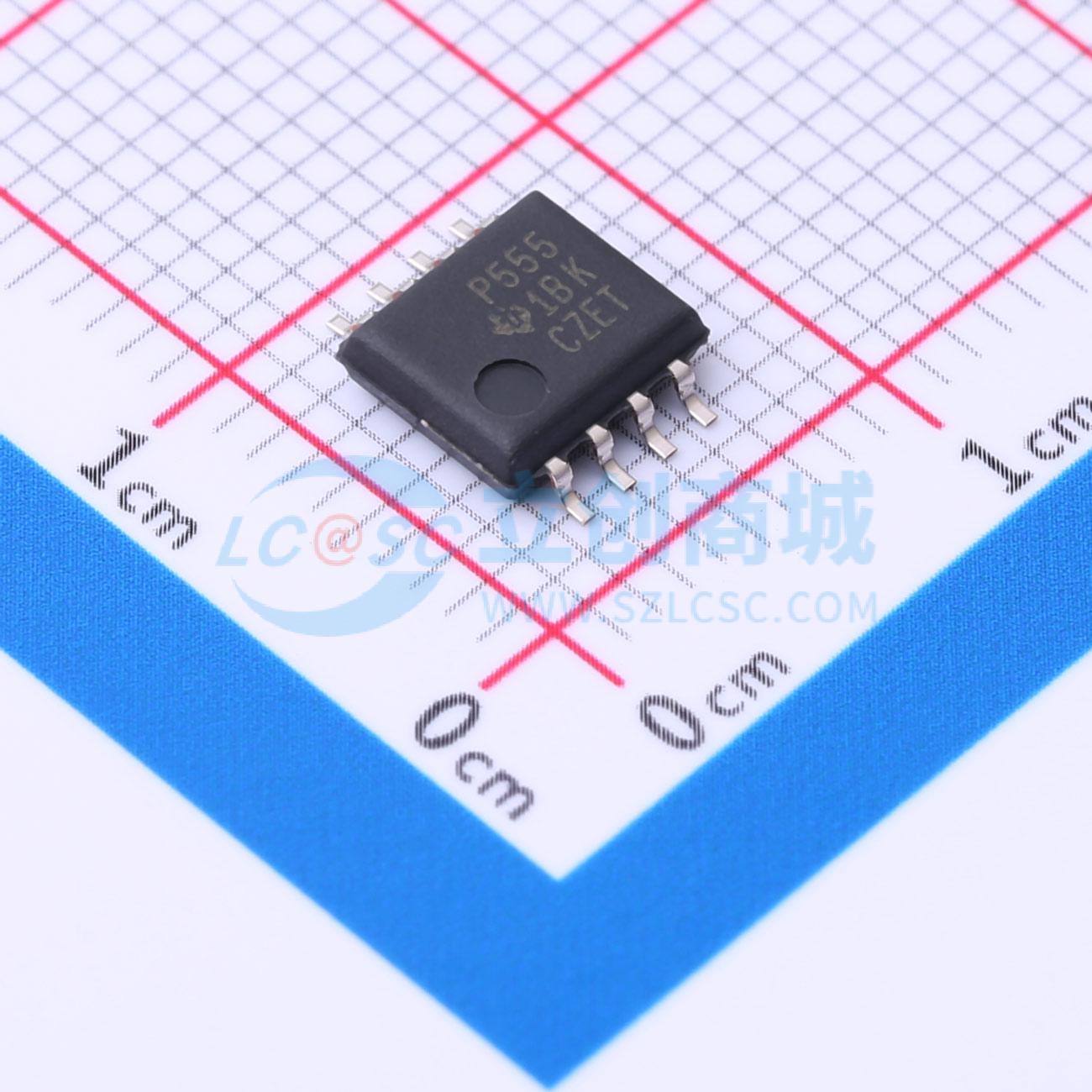

TLC555CPSR

TLC555 是一款采用TI LinCMOS™工艺制造的单片计时电路。该计时器与CMOS、TTL 和MOS 逻辑器件完全兼容，可在高达2MHz 的频率下正常工作。由于输入阻抗较高，此器件可支持比NE555 或LM555 所支持的计时电容器更小的计时电容器。因此，可实现更加准确的延时时间和振荡。在整个电源电压范围内可保持较低功耗。

与NE555 类似，TLC555 有一个约等于电源电压三分之一的触发电平以及一个约等于电源电压三分之二的阈值电平。可使用控制电压端子(CONT) 来改变这些电平。当触发输入(TRIG) 下降至低于触发电平的时候，触发器被设定并且输出变为高电平。如果TRIG 高于触发电平并且阈值输入(THRES) 在阈值电平之上的话，触发器被复位并且输出为低电平。复位输入(RESET)的优先级高于所有其它输入并且可被用来启动一个新的定时周期。如果RESET 为低电平，触发器被复位并且输出为低电平。只要当输出为低电平，在放电端子(DISCH) 和接地(GND) 之间提供一个低阻抗路径。所有未用输入端必须接入合适的逻辑电平以免发生误触发。

• 极低功耗：VDD = 5V 时为1mW（典型值）
• 能够在非稳态模式下正常工作
• 支持轨到轨摆动的CMOS 输出
• 高输出电流能力
  • 灌电流：100mA（典型值）
  • 拉电流：10mA（典型值）
• 输出与CMOS、TTL 和MOS 完全兼容
• 低电源电流，在输出转换期间降低了尖峰
• 2V 至15V 单电源运行
• 在功能上可与NE555 互换；具有相同的引脚
• ESD 保护超过MIL-STD-883C 方法3015.2 规定的2000V
• 可用于Q 级温度汽车
• 高可靠性汽车应用
• 配置控制和打印支持
• 通过汽车标准认证

• 精确计时
• 脉冲发生
• 顺序计时
• 延时时间生成
• 脉宽调制
• 脉冲位置调制
• 线性斜坡发生器
