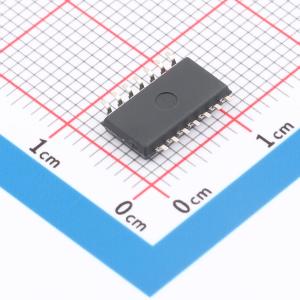

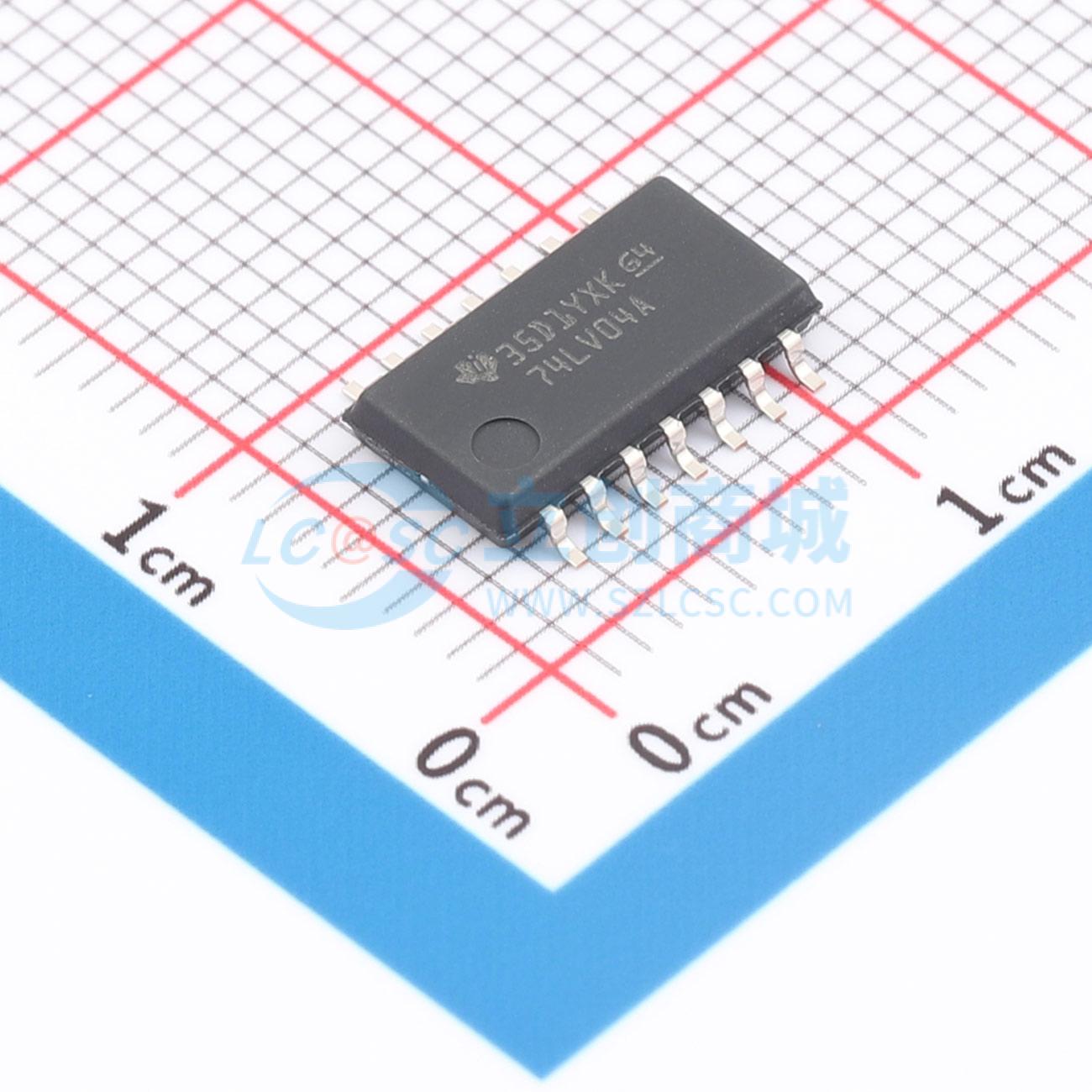

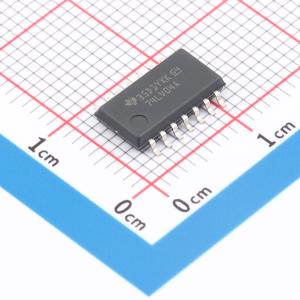

温馨提醒：图片仅供参考，商品以实物为准
SN74LV04ANSR
六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV04A 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV04ANSR
- 商品编号
- C2865743
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 1.046053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 |
商品概述
SN74LV04A是一款六反相器，设计用于2V~5.5V电源电压工作，器件内部包含六个独立反相器，可实现Y = 非A的布尔逻辑功能。
商品特性
- 支持2V~5.5V电源电压工作
- 5V条件下最大传输延迟tpd为6.5ns
- 闩锁性能超过250mA，符合JESD 17标准
- 在VCC = 3.3V、TA = 25℃条件下，典型输出接地弹VOLP小于0.8V
- 在VCC = 3.3V、TA = 25℃条件下，典型输出高电平下冲VOHV大于2.3V
- 所有端口支持混合模式电压工作
- 关断电流Ioff支持部分掉电模式工作
- ESD防护性能超过JESD 22标准，支持2000V人体模型、200V机器模型、1000V充电器件模型
- 推荐最高工作温度为125℃
应用领域
- 变电站控制
- 以太网交换机
- 流量计
- I/O模块
- 数字PLC/DCS输入
- 服务器
- 测试测量
