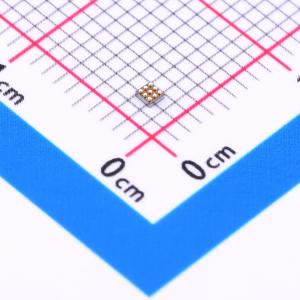

温馨提醒：图片仅供参考，商品以实物为准

TPS61256CYFFR

3.5 MHz 高效升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61256C 采用 1.2mm x 1.3mm WCSP 封装且具有直通模式的 3.5MHz、5V、900mA 负载升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61256CYFFR
商品编号: C2865745
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TPS61256xC 器件为电池供电类便携式优化提供了一个电源解决方案。适用于低功耗应用的TPS61256xC支持来自一节电池（放电电压低至2.65V）的高达800mA的负载电流，并且允许使用低成本芯片电感器和电容器。借助2.3V - 5.5V的宽输入电压范围，该器件支持由各种电压的锂离子电池进行供电的应用。可提供3.15V到5.0V之间的不同固定电压输出版本。 TPS61256xC在3.5MHz的调节开关频率下运行，在轻负载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。PFM模式可在轻负载工作时将静态电流降至37μA（典型值），从而可延长电池使用寿命。此外，TPS61256xC器件还可通过将EN拉至低电平来支持直通模式。在这种模式下，输出电压跟随输入电压变化，由电感器和高侧FET的电阻来降低电压。 TPS61256xC最大限度地减少了外部组件的数量，因此拥有非常小巧的解决方案尺寸。为了实现小解决方案尺寸，它允许使用小型电感器和输入电容器。

商品特性

频率为3.5MHz时，工作效率达93%
正常运行时的静态电流为37μA
2.3V至5.5V的宽输入电压范围
支持VIN≥VOUT的工作模式
DC电压输出总精度为±2%
轻负载频率脉冲调制(PFM)模式
通过拉低EN支持直通模式
热关断和过载保护
只需三个表面贴装外部组件
总解决方案尺寸<25mm²
9引脚NanoFree™(CSP)封装

应用领域

NFC PA电源
手机、智能电话
单声道和立体声APA应用
USB充电端口

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~4.85V
	输出电压	5V
	输出电流	800mA
	开关频率	3.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	45uA
	开关管(内置/外置)	内置
	输出类型	固定
