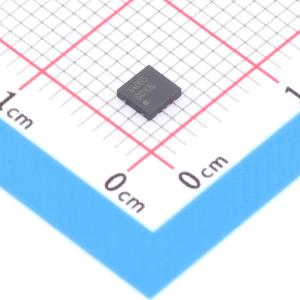

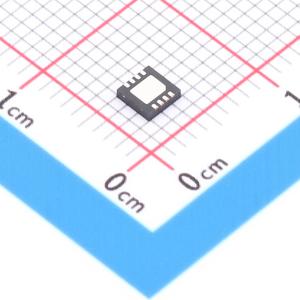

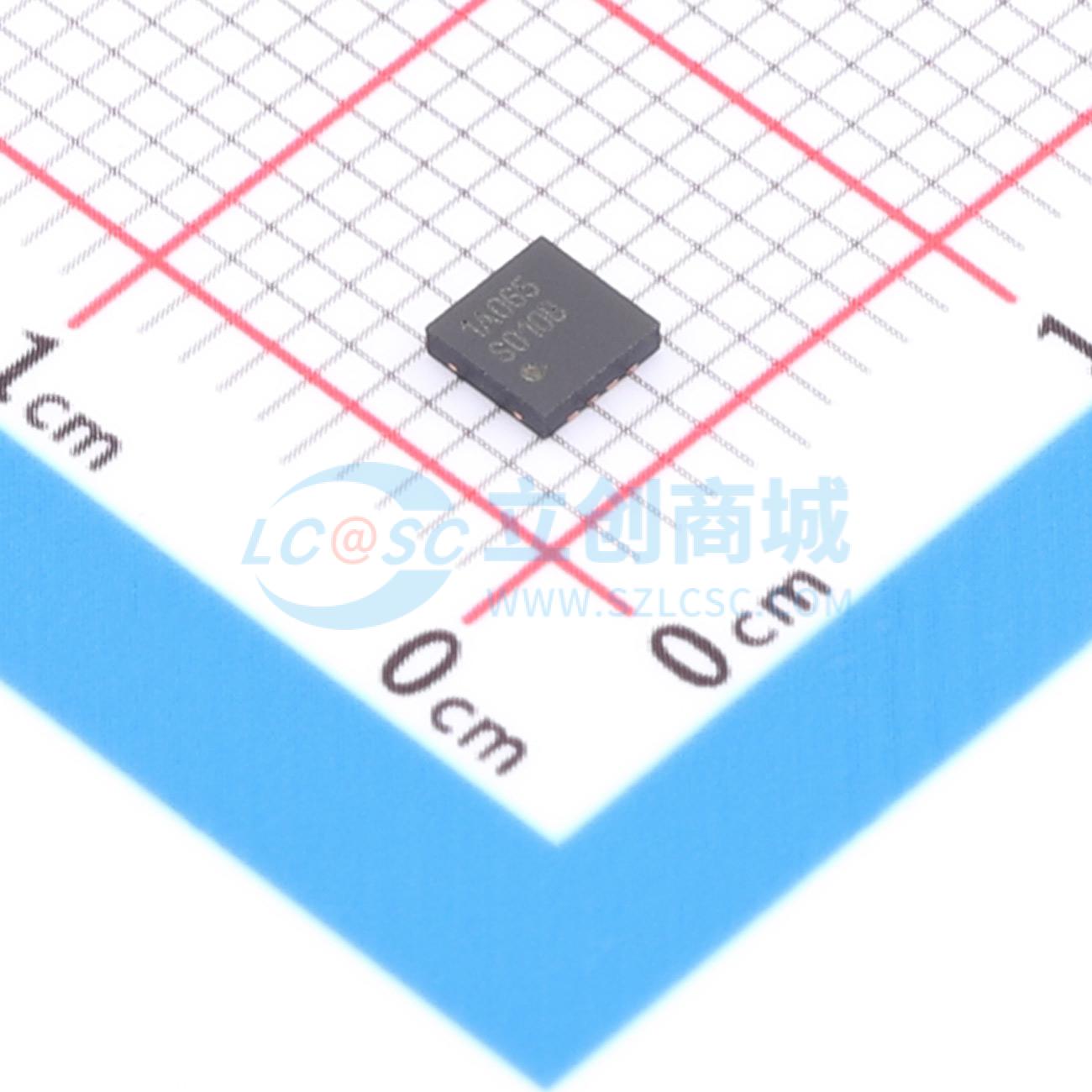

LM3676SD-3.3/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3676 具有模式控制的 2MHz、600mA 降压 DC-DC 控制器
品牌名称: TI(德州仪器)
商品型号: LM3676SD-3.3/NOPB
商品编号: C2865794
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

LM3676降压型DC-DC转换器经过优化，可由单节锂离子电池以及2.9V至5.5V的输入电压轨为低压电路供电。在整个输入电压范围内，它可提供高达600mA的负载电流。有多种不同的固定电压输出选项，还有一款可调输出电压版本。

LM3676有一个模式控制引脚，用户可通过该引脚在整个负载范围内选择连续脉冲宽度调制（PWM）模式，或选择一种智能PFM - PWM模式，该模式会根据负载情况切换模式。PWM模式在高负载条件（>100mA）下具有卓越的效率和最低的输出噪声性能。在自动模式（PFM - PWM）下，迟滞PFM可在轻负载和系统待机期间将静态电流降至16μA（典型值），从而延长电池使用寿命。

LM3676采用8引脚无回拉WSON封装，有含铅（PB）和无铅（NO PB）两种版本。2MHz（典型值）的高开关频率允许使用小型表面贴装元件，即一个电感器和两个陶瓷电容器。

商品特性

典型静态电流16μA
最大负载能力600mA
典型PWM固定开关频率2MHz
自动PFM/PWM模式切换或强制PWM模式
提供固定输出电压版本和可调版本
8引脚无回拉WSON封装
内部同步整流，效率高
内部软启动
典型关断电流0.01μA
由单节锂离子电池供电
仅需三个小型表面贴装外部元件（一个电感器、两个陶瓷电容器）
过流和热关断保护

应用领域

移动电话
个人数字助理（PDA）
MP3播放器
无线局域网（WLAN）
便携式仪器
数码相机
便携式硬盘驱动器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~5.5V
	输出电压	-
	输出电流	600mA
	开关频率	-
	工作温度	-30℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
