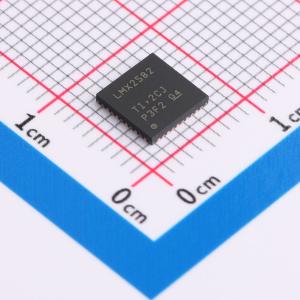

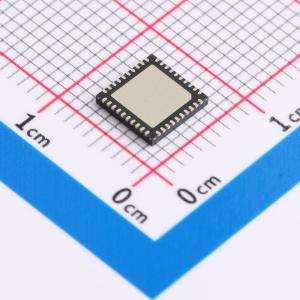

LMX2582RHAT
集成了VCO的高性能宽带射频合成器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMX2582 5.5GHz 高性能、宽带 PLLatinum 射频合成器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMX2582RHAT
- 商品编号
- C2865817
- 商品封装
- VQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 5500MHz | |
| 工作电压 | 3.15V~3.45V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 相位偏移 | 支持 | |
| 时钟/振荡器 | 内置 |
商品概述
LMX2582 是一款集成了 VCO 的低噪声宽带射频 PLL，支持的频率范围为 20MHz 至 5.5GHz。该器件支持分数 N 和整数 N 模式，具有一个 32 位分数分频器，支持选择合适的频率。其积分噪声为 47fs（对于 1.8GHz 输出），是理想的低噪声源。该器件融入了一流的 PLL 和 VCO 积分噪声与集成的低压线性稳压器 (LDO)，从而无需高性能系统中的多个分立器件。 该器件可接受高达 1.4GHz 的输入频率，与分频器及可编程低噪声乘法器相结合，可灵活设置频率。附加的可编程低噪声乘法器可帮助用户减轻整数边界杂散的影响。在分数 N 模式下，该器件可将输出相位调整 32 位分辨率。对于需要快速频率变化的应用，该器件支持耗时小于 25µs 的快速校准选项。 使用一个 3.3V 电源即可能实现此性能。该器件支持 2 个差分输出，这两个输出也可灵活配置为单端输出。用户可选择将其中一个编程为从 VCO 输出，另一个从通道分配器输出。若不想使用，可分别禁用每个输出。
商品特性
- 输出频率范围为 20 至 5500MHz
- 相位噪声性能行业领先
- VCO 相位噪声：在输出为 1.8GHz 且偏移为 1MHz 时为 –144.5dBc/Hz
- 归一化 PLL 本底噪声：-231dBc/Hz
- 归一化 PLL 闪烁噪声：-126dBc/Hz
- 47fs RMS 抖动（12kHz 至 20MHz）（对于 1.8GHz 输出）
- 输入时钟频率高达 1400MHz
- 相位检测器频率高达 200MHz，且在整数 N 模式中高达 400MHz
- 支持分数 N 和整数 N 模式
- 双差分输出
- 减少毛刺的创新型解决方案
- 可编程相位调整
- 可编程电荷泵电流
- 可编程输出功率水平
- 串行外设接口 (SPI) 或 uWire（4 线制串行接口）
- 单电源运行：3.3V
应用领域
- 测试和测量设备
- 蜂窝基站
- 微波回程
- 高速数据转换器的高性能时钟源
- 由软件定义的无线电
