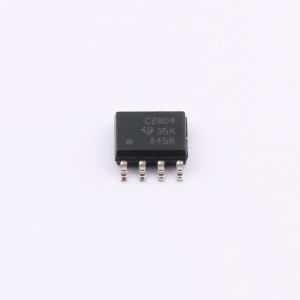

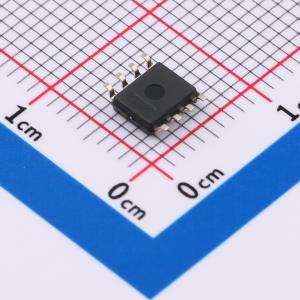

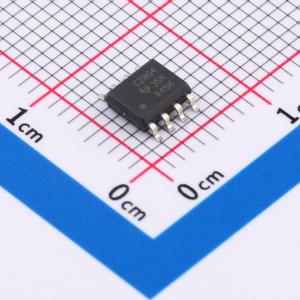

UCC2804QDRQ1
低功耗 BiCMOS 电流模式 PWM 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车类低功率 BiCMOS 电流模式 PWM 8-SOIC -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2804QDRQ1
- 商品编号
- C2865835
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.216667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 8.3V~12V | |
| 开关频率 | 46kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 外置 |
商品概述
UCC280x-Q1系列高速、低功耗集成电路包含离线和DC-DC固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量极少。 这些器件与UCx84x系列的引脚配置相同，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加特性。 UCC280x-Q1系列提供多种封装选项、温度范围选项、最大占空比选择以及关键电压电平选择。像UCC2803-Q1和UCC2805-Q1这类参考电压较低的器件最适合用于电池供电系统，而UCC2802-Q1和UCC2804-Q1的参考电压较高且欠压锁定（UVLO）迟滞较大，使其成为离线电源的理想选择。 UCC280x-Q1系列规定的工作温度范围为-40℃至125℃。
商品特性
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：器件温度等级1：环境温度（TA）-40℃至125℃；器件人体模型（HBM）分类等级2：±2 kV；器件带电器件模型（CDM）分类等级C5：>1000 V
- 典型启动电源电流为100 μA
- 典型工作电源电流为500 μA
- 最高可工作至1 MHz
- 内部软启动
- 内部故障软启动
- 电流检测信号内部前沿消隐
- 1 A图腾柱输出
- 从电流检测到栅极驱动输出的典型响应时间为70 ns
- 电压基准精度为±1.5%
- 引脚排列与UC3842和UC3842A相同
应用领域
- 开关模式电源（SMPS）
- DC-DC转换器
- 电源模块
- 汽车电源
- 电池供电电源
