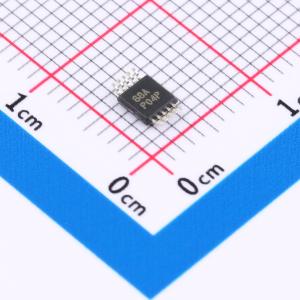

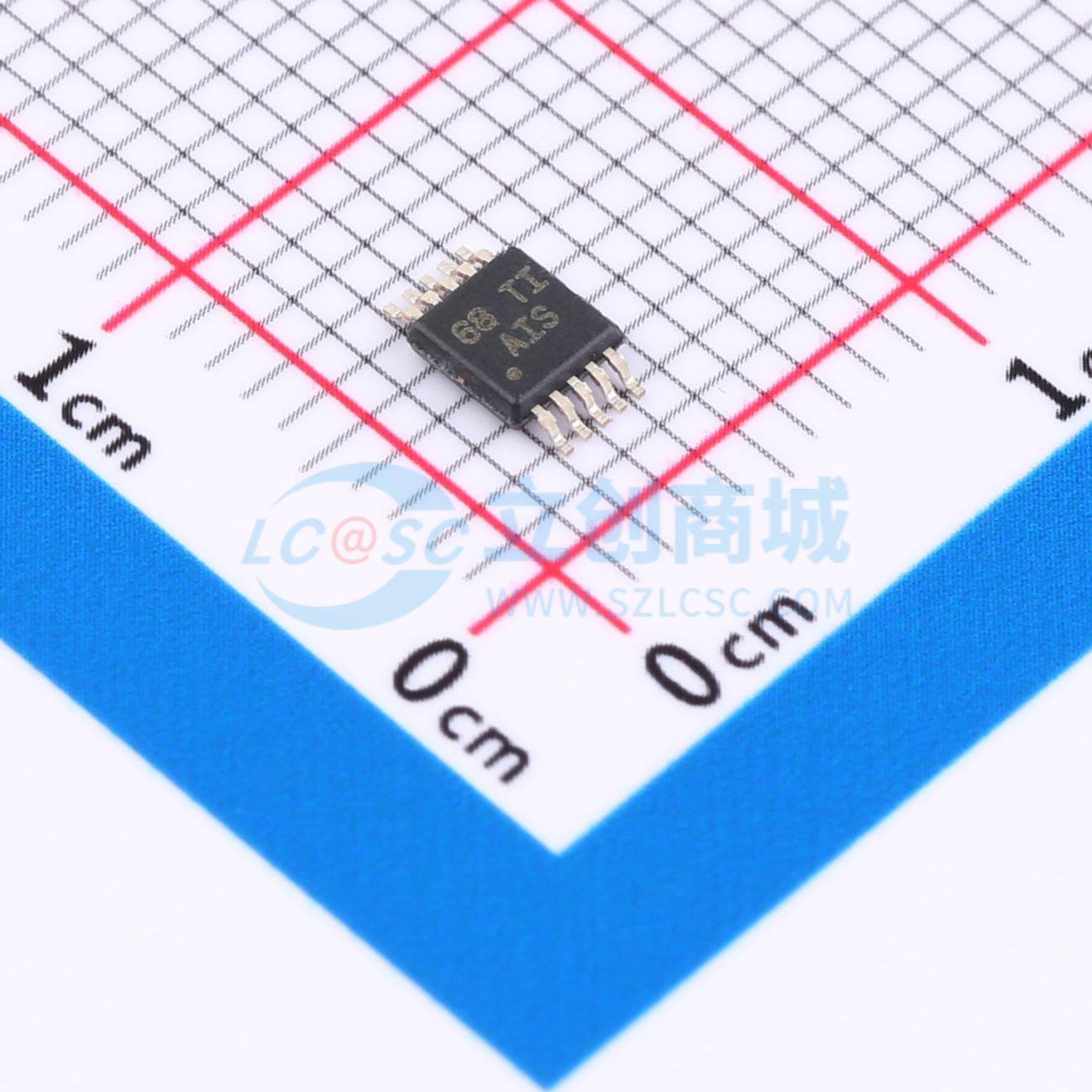

TPS61013DGS
升压型 800mV~3.3V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS61013 具有固定 2.5V 输出的低输入电压同步升压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61013DGS
- 商品编号
- C2865780
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 管装
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~3.3V | |
| 输出电压 | 2.5V | |
| 输出电流 | 200mA | |
| 开关频率 | 420kHz~780kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 54uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；输出放电；负载断开 |
商品概述
TPS6101x器件是升压转换器，适用于通常由单节或双节镍镉（NiCd）、镍氢（NiMH）或碱性电池供电的系统。转换器输出电压可通过外部电阻分压器在1.5 V至最高3.3 V之间调整，也可在芯片内部固定输出。器件在供电电压仅0.9 V时即可提供200 mA的输出电流。转换器在供电电压低至0.9 V时即可满载启动，并且在供电电压降至0.8 V时仍可保持工作。该转换器基于定频电流模式脉冲宽度调制（PWM）控制器，轻载时会自动进入省电模式。它使用内置同步整流器，因此无需外部肖特基二极管，还提升了系统效率。开关电流最大限制为1300 mA。可禁用转换器以最大程度降低电池耗电，关断期间负载与电池完全隔离。自动放电功能允许在关断模式下对输出电容放电，这在为微控制器或存储器供电时尤其有用，输出电容上的残留电压可能导致应用故障。对ADEN引脚编程后，可禁用自动放电功能。器件实现了低EMI模式，可在转换器进入不连续导通模式时降低干扰和辐射电磁能量。器件采用节省空间的微型10引脚MSOP封装，TPS61010还提供3 mm × 3 mm的10引脚QFN封装。
商品特性
- 集成同步整流器，可实现最高功率转换效率(>95%)
- 供电电压低至0.9 V时可满载启动，供电电压降至0.8 V仍可工作
- 0.9 V供电下可输出200 mA输出电流
- 省电模式可提升低输出电流时的效率
- 自动放电功能允许关断期间对输出电容放电
- 器件静态电流小于50 μA
- 转换器关断期间负载与电池隔离，易于使用
- 集成跨电感消振开关
- 集成低电量比较器
- 采用微型10引脚MSOP或3 mm × 3 mm QFN封装
- 提供评估板(EVM) TPS6101xEVM-157
应用领域
- 所有单节或双节电池供电产品
- 网络音频播放器
- 寻呼机
- 便携式医疗诊断设备
- 遥控器
- 无线耳机
