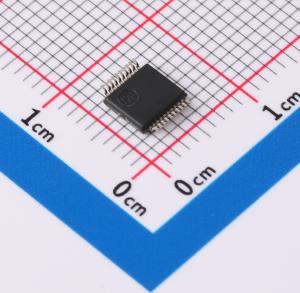

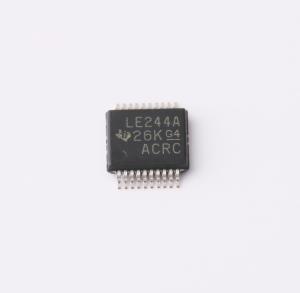

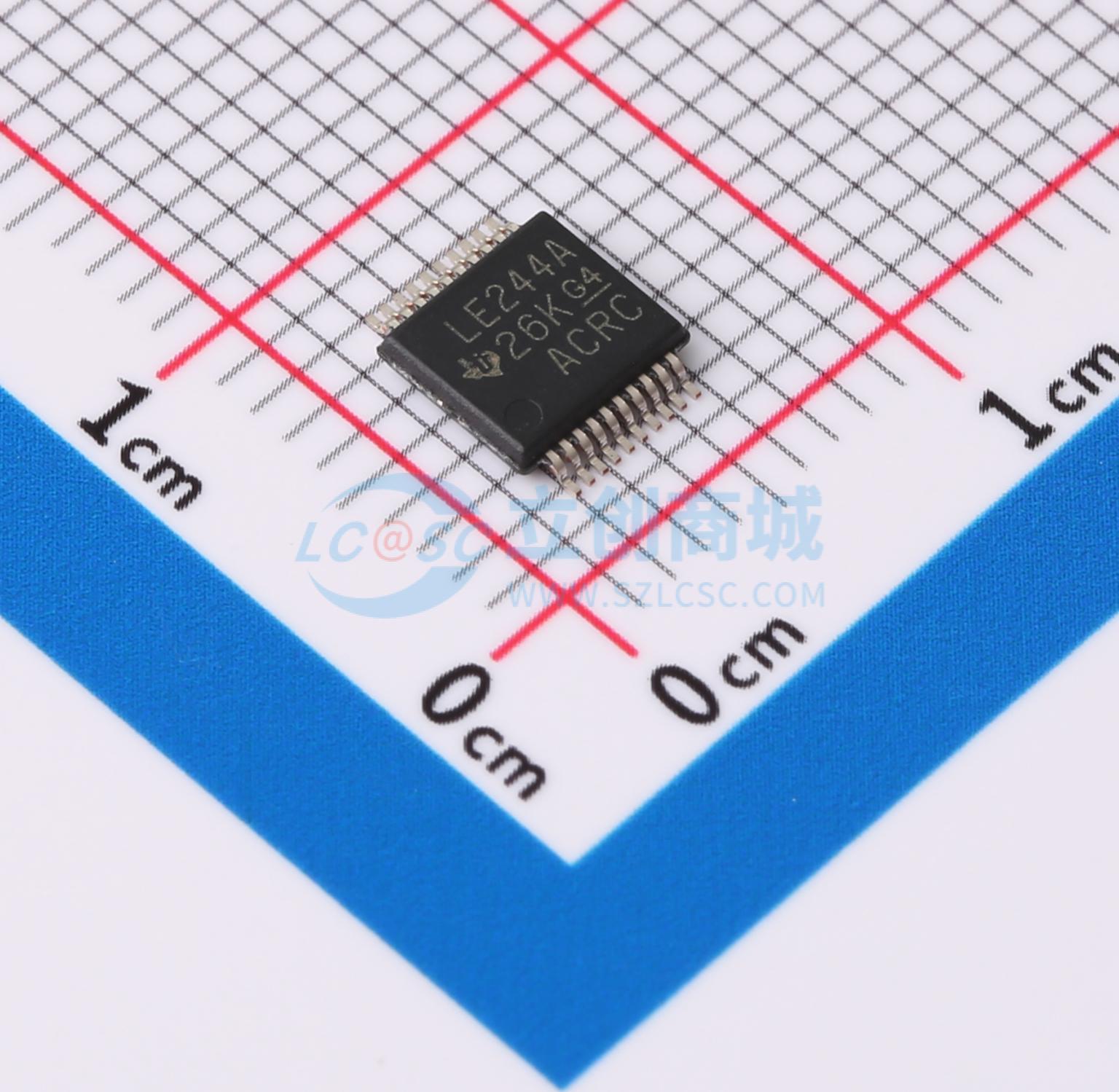

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2244ADGVR
三态输出，八路缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2244A 具有三态输出的 8 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2244ADGVR
- 商品编号
- C2865734
- 商品封装
- TVSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.5ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74LVC2244A是带三态输出的八进制缓冲/驱动器，设计用于1.65V至3.6V Vcc的工作场景
商品特性
- 工作电压范围为1.65V至3.6V
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为5.5ns
- 输出端口自带等效26Ω串联电阻，无需外接电阻
- 在Vcc=3.3V、环境温度25℃条件下，典型输出接地过冲V<sub>OLP</sub>小于0.8V
- 在Vcc=3.3V、环境温度25℃条件下，典型输出VOH下冲V<sub>OHV</sub>大于2V
- 支持所有端口的混合模式信号操作，支持Vcc为3.3V时输入输出电压为5V的工作模式
- I<sub>off</sub>支持热插入、部分掉电模式与反向驱动保护
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- 可穿戴健康健身设备
- 网络交换机
- 服务器
- 测试测量
