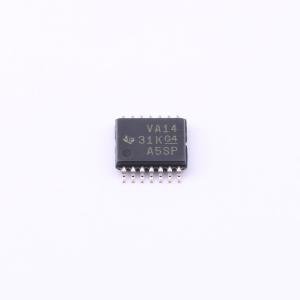

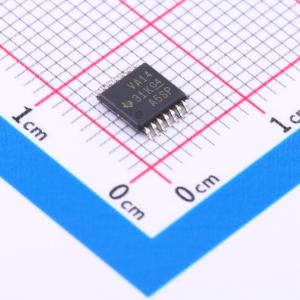

SN74ALVC14PWR
六施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC14 具有施密特触发输入的 6 通道、2.3V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC14PWR
- 商品编号
- C2865633
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.317克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 350mV~800mV | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 3.4ns@3.3V,50pF | |
| 系列 | 74ALVC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
SN74ALVC14是一款六施密特触发反相器，包含六个独立反相器，实现布尔函数Y=A非，设计用于2.3V至3.6V的VCC工作条件。
商品特性
- 工作电压范围2.3V~3.6V
- 3.3V工作条件下最大传播延迟tpd为3.4ns
- 3.3V工作条件下输出驱动能力为±24mA
- 闩锁性能超过JESD 78 II类标准的100mA要求
- 静电放电保护性能符合JESD 22标准要求
- 人体模型静电放电等级2000V(A114-A)
- 机器模型静电放电等级200V(A115-A)
- 带电器件模型静电放电等级1000V(C101)
- 所有未使用的输入端必须接至VCC或GND，才能保证器件正常工作
- 提供D、DGV、NS、PW多种封装类型
