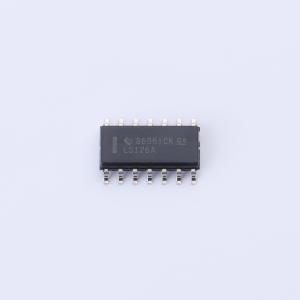

SN74LS126ADR

这是一款四路总线缓冲器，带有三态输出，每个通道拥有独立控制，逻辑输出关系为Y=A，拥有多种型号与封装可供选择。

• 使能状态下输出具备TTL输出的低阻抗特性，在高逻辑电平下具备额外驱动能力，可驱动重载总线线路，无需外接上拉电阻
• 禁能状态下，输出的两个晶体管全部关断，对总线呈现高阻抗状态，既不会作为显著负载，也不会作为驱动源工作
• '125和'LS125A型号器件在G为高电平时输出禁能，'126和'LS126A型号器件在G为低电平时输出禁能
• '125和'126型号的最大额定参数：电源电压VCC最高7V，输入电压VI最高5.5V，N封装热阻θJA为80℃/W，存储温度范围为-65℃~150℃
• 'LS125A和'LS126A型号的最大额定参数：电源电压VCC最高7V，输入电压VI最高7V，D封装热阻θJA为86℃/W，N封装热阻θJA为80℃/W，NS封装热阻θJA为76℃/W，存储温度范围为-65℃~150℃
• 所有电特性典型值均在VCC=5V，TA=25℃条件下测得
• 部分引脚无内部连接

• 总线系统缓冲驱动
