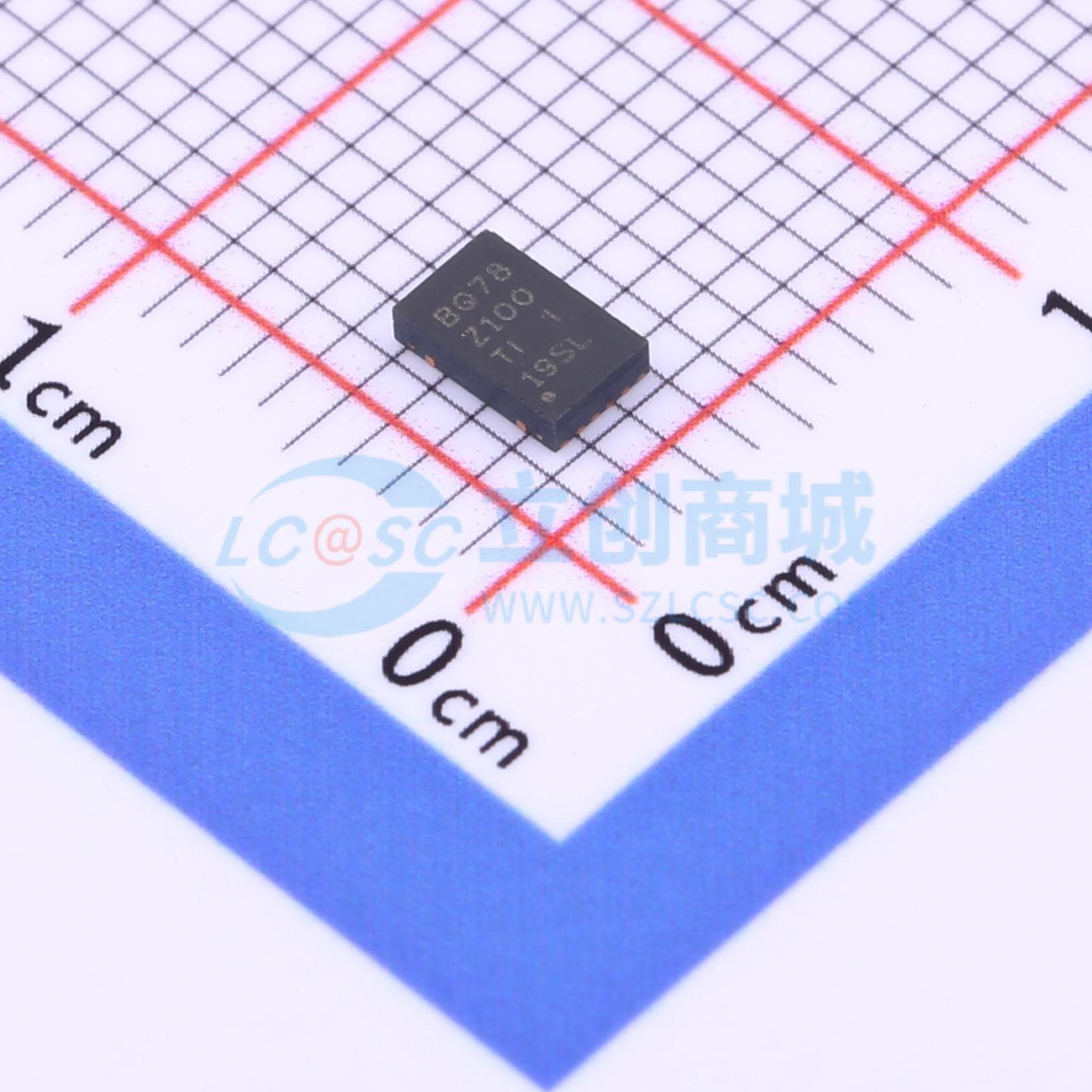

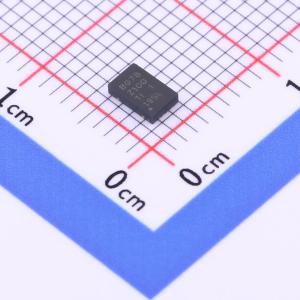

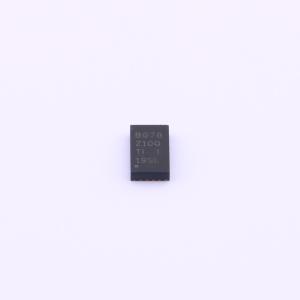

BQ78Z100DRZR

电池组的电量监测计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ78Z100 适用于 1 至 2 节电池的 Impedance Track™ 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ78Z100DRZR
商品编号: C2864851
商品封装: SON-12-EP(2.5x4)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

bq78z100 器件提供了一套基于电池组的全集成解决方案，其具有闪存可编程的定制精简指令集 CPU(RISC)、安全保护以及认证功能，适用于 1 节和 2 节锂离子和锂聚合物电池组。 bq78z100 电量监测计通过 I²C 兼容接口或单线制 HDQ 接口进行通信，并将超低功耗的高速 bqBMP 处理器、高精度模拟测量功能、集成闪存、大量的外设和通信端口、N 沟道 FET 驱动器以及 SHA-1 认证转换响应器完美融合于一套完整的高性能电池管理解决方案。 bq78z100 器件提供有大量的电池和系统安全功能，其中包括针对电池的放电过流、充电短路和放电短路功能，针对 N 沟道 FET 的 FET 保护，内部 AFE 看门狗以及电池平衡功能。该器件可通过固件添加更多保护特性，例如过压、欠压、过热等。

商品特性

高精度库伦计数器，输入偏移误差 <1μA（典型值）
SHA-1 哈希消息验证码 (HMAC) 响应器，用于提高电池组安全性
可编程的保护功能：放电过流、充电短路、放电短路、过电压 – 欠电压、过热
支持 1mΩ 至 3mΩ 电流感测电阻
紧凑型 12 引脚小外形尺寸无引线 (SON) 封装(DRZ)

应用领域

便携式和可佩戴式健康器件
便携式无线电
工业数据收集

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.2V~26V
	最大充电电流	-
	电池类型	锂电池

	属性	参数值
	电池节数	1~2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	400uA
	接口类型	I2C；HDQ
