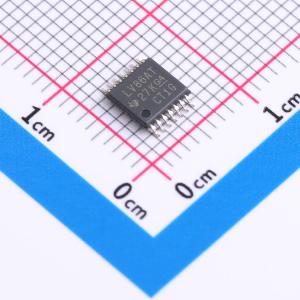

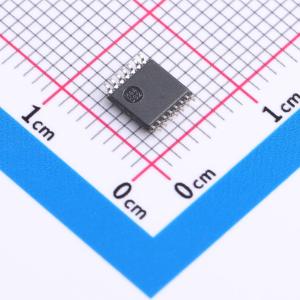

SN74LV86ATPWRG4Q1
四路 2 输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV86A-Q1 汽车类 4 通道、2 输入、2V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV86ATPWRG4Q1
- 商品编号
- C2864657
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 440mV；550mV；100mV；400mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 8.8ns@5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
SN74LV86A是一款四路2输入异或门，支持2V~5.5V电源电压工作。该器件包含四个独立的2输入异或门，采用正逻辑，实现布尔函数Y = A⊕B，即Y = 非A·B + A·非B。
商品特性
- 符合汽车应用要求
- 静电放电防护性能超过2000V，方法3015测试；机器模型测试超过200V，测试条件C=200pF，R=0
- 支持2V~5.5V VCC工作
- 支持所有端口的混合模式电压操作
- 典型输出接地反弹V_OLP在VCC=3.3V、环境温度25℃时小于0.8V
- 典型输出高电平下冲V_OHV在VCC=3.3V、环境温度25℃时大于2.3V
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高阻抗或掉电状态输出电压范围-0.5V~7V，正常工作输出电压范围-0.5V~VCC+0.5V，该参数最大值限制为5.5V
- 输入钳位电流VI<0时为-20mA，输出钳位电流VO<0时为-50mA，连续输出电流范围±25mA，VCC或GND的连续电流范围±50mA
- 封装热阻抗θ_JA为113℃/W，存储温度范围-65℃~150℃
- 所有未使用输入必须接VCC或GND以保证器件正常工作
应用领域
- 可用作真/补码元件：一个输入为低电平时，另一输入信号原形态输出；一个输入为高电平时，另一输入信号反相输出
- 可作为逻辑识别单元：所有输入逻辑电平相同时，输出低电平有效
- 可作为偶校验单元：偶数个输入有效时，输出低电平有效
- 可作为奇校验单元：奇数个输入有效时，输出高电平有效
