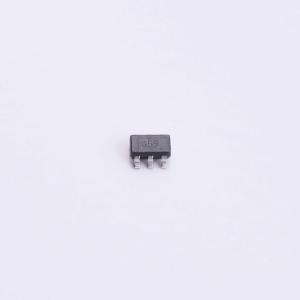

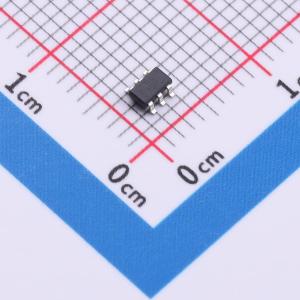

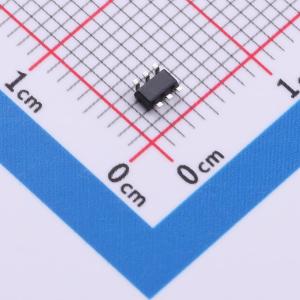

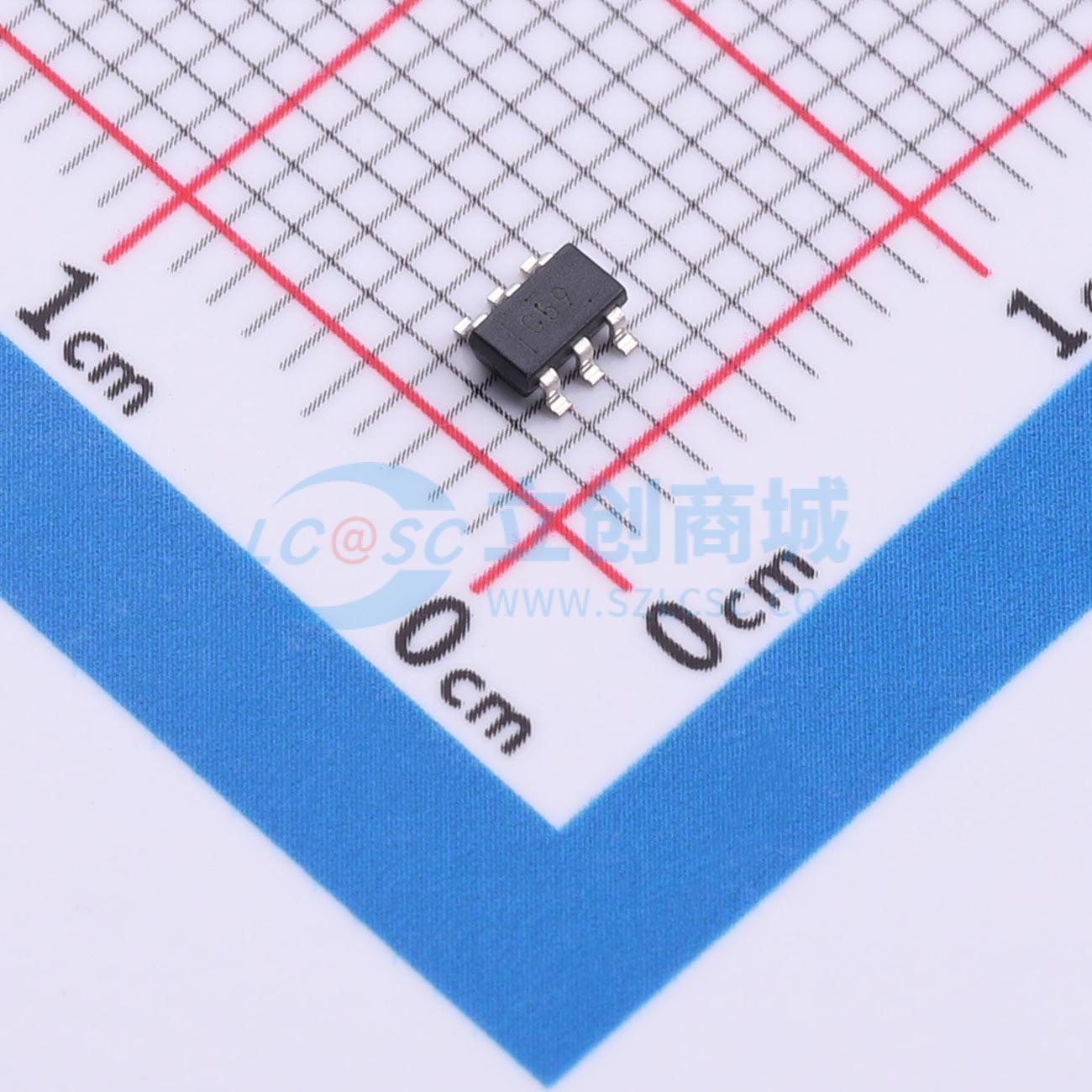

OPA693IDBVR

超宽带、固定增益视频缓冲放大器，具备禁用功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA693 具有禁用功能的超高宽带、固定增益缓冲器
品牌名称: TI(德州仪器)
商品型号: OPA693IDBVR
商品编号: C2864664
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1.85克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	单电源电压	5V~12V
	双电源电压(Vee~Vcc)	2.5V~6V；-6V~-2.5V
	输入失调电压温漂(Vos TC)	8uV/℃
	静态电流(Iq)	13mA
	功能特性	使能/关断功能；输入缓冲器
	输出电流	120mA

商品概述

OPA693是一款易用的超宽带固定增益缓冲放大器，可根据外部连接，利用内部电阻网络提供固定增益为+2的视频缓冲或增益为±1的电压缓冲。它以13mA的低电源电流工作，可提供通常需要更高电源电流才能实现的2500V/μs压摆率和超过700MHz的带宽。新型输出级架构可在输出高电流的同时，实现极小的头部裕量和交越失真，单电源工作性能出色。采用单+5V电源供电、增益为+2时，OPA693可实现2.5V_PP摆幅，提供超过90mA的驱动电流，带宽可达500MHz，适合作为RGB线驱动器或单电源欠采样模数转换器输入驱动器。OPA693的13mA低电源电流在25℃下经过精确修整，配合低温漂特性，可保证更低的最大电源电流。可通过可选的禁用控制引脚进一步降低系统功耗：悬空禁用引脚或将其置为高电平时，器件正常工作，该可选禁用功能可让OPA693适配已有禁用引脚未连接的视频缓冲布局，无需修改电路板即可提升性能；将禁用引脚拉低后，OPA693的电源电流降至170μA以下，同时输出进入高阻抗状态，可实现节能。OPA693采用低增益稳定电流反馈架构，特别适合高满功率带宽的电缆驱动应用。

商品特性

增益G=+2时带宽可达700MHz
供电范围灵活，支持+5V~+12V单电源供电，支持±2.5V~±6V双电源供电
内置固定增益网络，可选增益+2或±1
工作电源电流低，典型值13mA
禁用状态电源电流低，低至120μA
最高输出电流可达±120mA
输出电压摆幅可达±4.1V
提供SOT23-6封装
压摆率可达2500V/μs
电源电流在25℃经精确修整，温漂低
输出交越失真小
支持可选禁用功能，禁用后输出进入高阻态实现节能

应用领域

宽带视频线驱动
多路视频驱动
便携式仪器
模数转换器缓冲
高频有源滤波器
RGB线驱动
单电源欠采样模数转换器输入驱动
HFA1112的升级直接替换

	属性	参数值
	商品目录	视频放大器
	放大器数	1
	带宽(-3db)	1.4GHz
	压摆率(SR)	2500V/us
	微分增益	0.03%
	微分相位	0.01deg
	输入失调电压(Vos)	0.3mV
	输入偏置电流(Ib)	13mA
