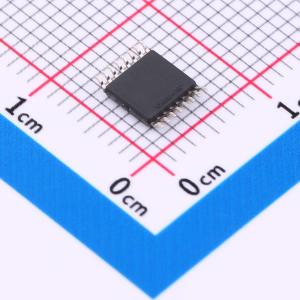

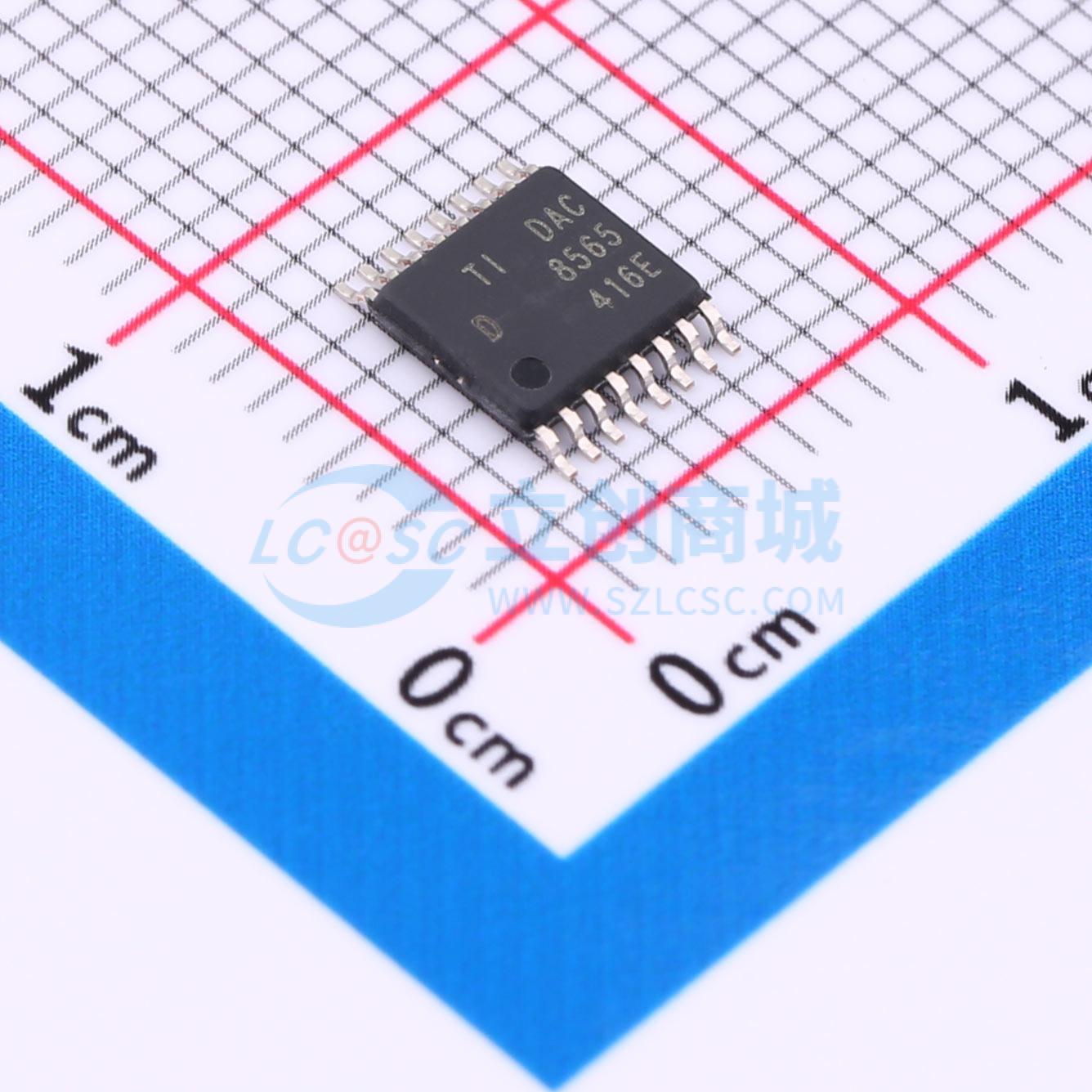

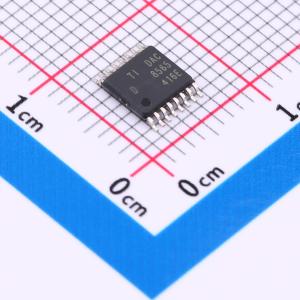

DAC8565IDPWR

DAC8565 16bit四通道超低毛刺电压输出数模转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DAC8565 是一款低功耗、电压输出、四通道、16位数模转换器 (DAC)。该设备包括一个 2.5V、2ppm/℃ 的内部参考源（默认启用），提供 2.5V 的满量程输出电压范围。
品牌名称: TI(德州仪器)
商品型号: DAC8565IDPWR
商品编号: C2864688
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

DAC8565是一款低功耗电压输出型四通道16位数模转换器，内置默认开启的2.5V、2ppm/℃内部基准，满量程输出电压范围为2.5V，内部基准初始精度为0.004，可输出最大20mA电流，器件保持单调性，具备良好线性度，可最大程度降低码间转换毛刺电压，采用通用3线串行接口，时钟速率最高可达50MHz，兼容标准SPI、QSPI、Microwire以及数字信号处理器接口，内置上电复位电路，确保DAC输出在上电时保持零刻度或中刻度，直到写入有效代码，可通过串行接口开启掉电功能，将5V下工作电流消耗降至1.3μA，3V下工作功耗为2.9mW，掉电模式下功耗降至1.5μW，该器件可与DAC7564、DAC8164、DAC7565、DAC8165、DAC8564兼容，采用TSSOP-16封装。

商品特性

16位分辨率，四通道输出，超低毛刺
相对精度为4LSB，毛刺能量为0.15nV-s
内置2.5V内部基准，默认开启，初始精度典型值0.004，温度漂移典型值2ppm/℃，最大温度漂移5ppm/℃，具备20mA灌/拉能力
支持上电复位至零刻度或中刻度
支持异步清零至零刻度或中刻度
超低功耗运行，5V工作条件下电流为1mA
电源供电范围为2.7V~5.5V
全工作温度范围内保持16位单调性
建立时间为10μs，可达到±0.003满量程范围精度
低功耗串行接口，输入带施密特触发，时钟速率最高可达50MHz
片内集成输出缓冲放大器，支持轨到轨工作
逻辑电平兼容范围为1.8V~5.5V
工作温度范围为-40℃~+105℃
支持掉电功能，5V条件下掉电电流低至1.3μA
3V条件下工作功耗为2.9mW，掉电模式功耗低至1.5μW

应用领域

便携式仪器仪表
闭环伺服控制
过程控制、PLC
数据采集系统
可编程衰减
计算机外设

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	4
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	建立时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	更新速率	-
	静态电流	1mA
